Durée 4 h

Abstract

AVERTISSEMENT Ce sujet comporte un problème de thermodynamique et un problème de chimie.

La composition doit impérativement être faite sur deux copies séparées et numérotées séparément. Chaque copie et chaque page intercalaire doit indiquer l'indication «Thermodynamique» ou «Chimie»
L'utilisation de la calculatrice est autorisée.
Chaque candidat doit disposer d'une feuille de papier millimétré.

CHIMIE

A propos d'aluminium.

I - Quelques réactions de l'aluminium et de ses sels .

Les données se trouvent en fin de texte.
Chaque candidat dispose d'une feuille de papier millimétré.

Expérience 1.

On prépare une solution S_1 en dissolvant n_1 = 5.10^(− 4) mole de sulfate d'aluminium Al_2(SO_4)_3 dans V_1 = 100 mL d'une solution très acide .
On ajoute ensuite progressivement une solution d'hydroxyde de sodium très concentrée (de façon à pouvoir négliger la variation de volume due à cette addition de soude) .
Il y a tout d'abord, alors que le pH est encore acide, apparition d'un précipité blanc laiteux ; on note pH_1.
En poursuivant l'addition de la soude, on observe l'épaississement de ce précipité puis sa dissolution progressive ; le milieu est franchement basique lorsque le précipité disparaît : on note pH^′_1.

Expérience 2.

Dans un récipient, on introduit m_2 = 0, 1 gramme de poudre d'aluminium et V_2 = 12 mL d'une solution d'acide chlorhydrique à c_2 = 1 mol.L^(− 1) puis on chauffe légèrement .
Il y a dégagement d'un gaz incolore qui se poursuit jusqu'à la disparition totale de la poudre métallique.
On vérifie que le volume de la solution limpide obtenue à la fin du dégagement gazeux est encore V_2 et on mesure pH_2.

Expérience 3.

On recommence l'expérience précédente en remplaçant la solution acide par de la soude de même concentration. On observe le dégagement du même gaz incolore jusqu'à disparition de la poudre d'aluminium. Le volume de la solution limpide S_3 obtenue est encore V_3 = V_2 et on mesure pH_3.

Expérience 4.

A la solution S_3, on ajoute progressivement une solution concentrée d'acide chlorhydrique ...
Pour interpréter ces expériences, on dispose de l'allure du diagramme E − pH de l'aluminium tracé pour une concentration en aluminium dissous égale à 10^(− 2) mol.L^(− 1) en l'absence de phase solide .
On donne les équations des tracés, les potentiels étant exprimés en V :
(1) E_1 = − 1, 71
(2) E_2 = − 1, 47 − 0, 06pH
(3) E3 = − 1, 26 − 0, 08pH
Le tracé (a) correspond au couple H_2 O/H_2 (gaz) avec P(H_2) = 1 bar. .
  1. Indiquer la correspondance entre les lettres A, B, C et D et les espèces intervenant dans le tracé :
  • espèces dissoutes : Al^(3 +) et Al(OH)_4^−(ion aluminate)
  • espèces solides : Al et Al(OH)_3 (hydroxyde d'aluminium).
  1. Donner les demi équations électroniques des couples redox représentés sur ce diagramme .
  2. Donner les équation - bilans des réactions :
    a) de précipitation puis de dissolution observées dans l'expérience 1 .
    b) de la poudre d'aluminium avec l'acide chlorhydrique dans l'expérience 2.
    c) de la poudre d'aluminium avec l'hydroxyde de sodium dans l'expérience 3.
  3. Calculer les pH mentionnés dans les trois premières expériences .
  4. Qu'observe-t-on dans l'expérience 4 ?
Donner les équation - bilans des réactions successives .

II - Etude d'un alliage binaire d'aluminium et de magnésium .

A - L'aluminium possède une structure cristalline cubique à faces centrées; le paramètre de la maille cubique est a_l = 400pm.
Le magnésium cristallise dans un système hexagonal compact; le côté de l'hexagone est a_2 = 320pm.
  1. Dessiner les mailles de chacun des deux métaux .
  2. Comparer les rayons atomiques de l'aluminium et du magnésium .
    B - On désire construire le diagramme isobare de cristallisation du système binaire aluminium - magnésium sachant que les solides ne sont pas miscibles et que le liquide est homogène . Pour cela, on étudie les courbes de refroidissement t = f(τ) de différents mélanges liquides aluminium- magnésium de fractions molaires en aluminium notées x_(Al). t est la température mesurée en degré Celsius et τ est le temps .
On constate sur ces courbes d'analyse thermique des ruptures de pente et des paliers horizontaux .
On note :
  • t_1 la température de rupture de pente, quand elle existe
  • t_2 la température du palier observé .
On obtient les résultats ci-dessous :
x_(Al) 0,00 0,2 0,28 0,35 0,40 0,55 0,60 0,66 0,80 1,00
t_1^∘C - 500 - 455 - - - - 545 -
t_2^∘C 650 440 440 440 460 455 470 465 465 660
  1. Reconstituer l'allure des courbes de refroidissement pour les fractions molaires x_(Al) = 0 et x_(Al) = 0, 2. Préciser sur chacune des portions de courbe la variance du système binaire .
  2. L'analyse thermique fait apparaître deux composés définis notés C_1 et C_2; à quelles fractions molaires x x_(Al) correspondent-ils ? En déduire leurs formules Al_a Mg.
  3. a) Quelle est la particularité d'un mélange eutectique ?
    b) Combien l'analyse thermique du système binaire aluminium - magnésium fait-elle apparaître de mélanges eutectiques ?
  4. a) Tracer le diagramme binaire t = f(x_(Al)) pour une température comprise entre 420^∘C et 680^∘C.
    Echelle imposée : abscisse: 1, 5 cm pour 0,1 unité ordonnée: 1 cm pour 10^∘C.
    b) Indiquer la nature des phases en présence dans chacun des domaines du graphe précédent .
  5. On prépare à haute température, un liquide homogène contenant 1,8 mole d'aluminium et 0,2 mole de magnésium. On le refroidit lentement .
    a) Tracer l'allure de la courbe de refroidissement t = f(τ) de ce système .
    b) Calculer les quantités de matière dans chacune des phases àt = 430^∘C.
En déduire les masses des différentes phases .
Données : masses atomiques en g.mol ^(− 1) Al : 27 Mg : 24, 3
à 25^∘C : (RT)/F ⋅ Ln10 = 0, 06 V
couple (a) E_a^0 = 0, 00 volt .

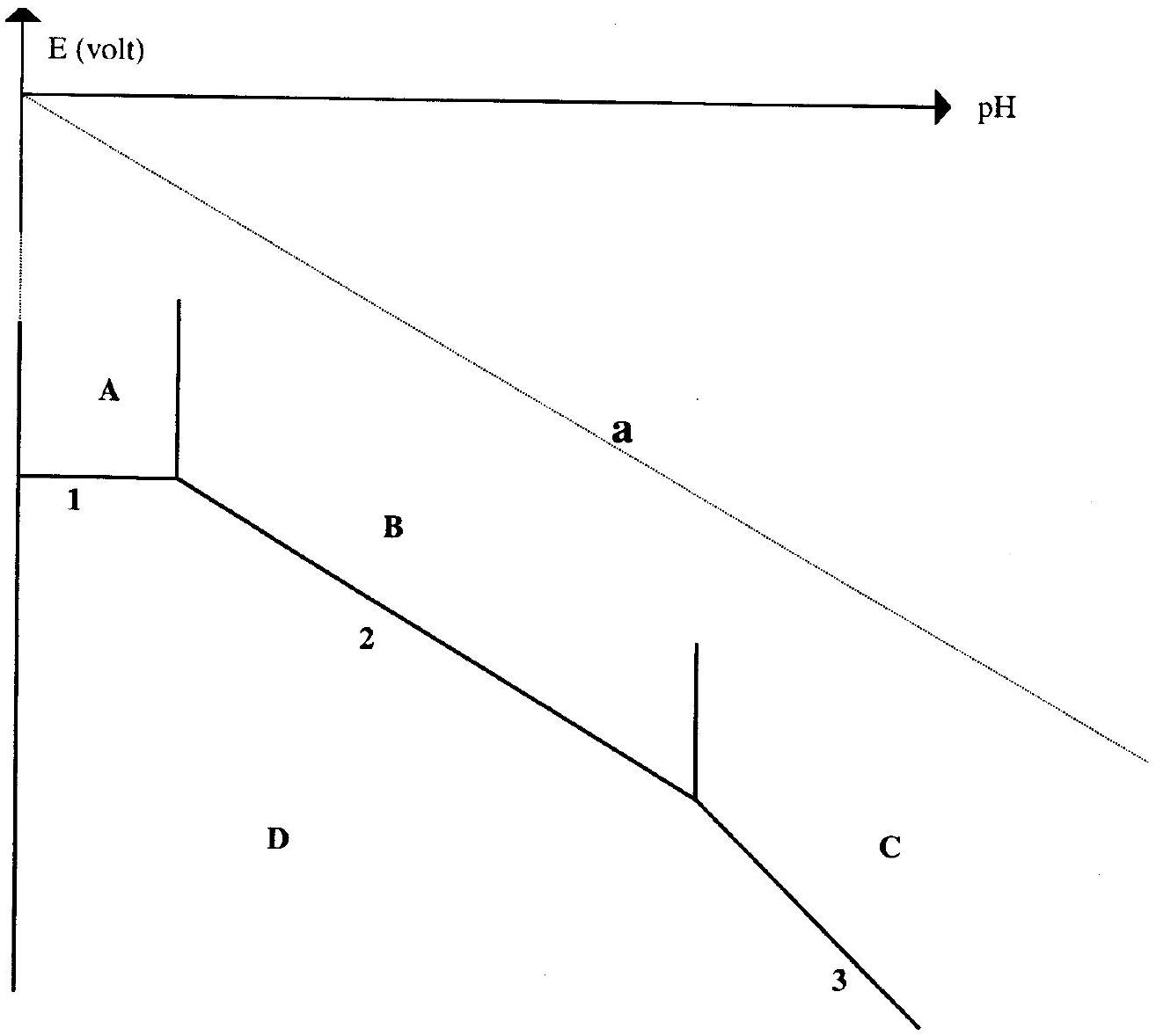

Diagramme E - pH de l'aluminium .

Fin du problème de chimie

Thermodynamique.

Etude d'une installation exploitant l'énergie géothermique.

I) Evolution de la température dans la croûte terrestre.

La croûte terrestre est considérée comme homogène. De l'énergie y est libérée, avec une puissance volumique μ, supposée uniforme. On utilisera un modèle unidimensionnel : la température T du sous - sol ne dépend que de la variable z . La surface libre du sol est le plan horizontal z = 0 et la croûte terrestre correspond à des valeurs de z négatives .
Données du problème :
Conductivité thermique du sous - sol: λ = 2, 6 W ⋅ m^(− 1) ⋅ K^(− 1)
Capacité thermique volumique du sous-sol : c = 2, 5 ⋅ 10^6 J ⋅ m^(− 3) ⋅ K^(− 1)
Puissance volumique libérée au sein de la croûte terrestre: μ = 5.10^(− 6) W.m^(− 3)
Flux thermique surfacique à la surface (en z = 0 ) : j_0 = 100 mW ⋅ m^(− 2)
Température du sol à la surface (en z = 0 ) : T_0 = 285 K.
  1. Etablir, en régime permanent, l'équation différentielle vérifiée par T(z).
  2. En déduire T(z).
  3. A quelle profondeur faut-il forer pour rencontrer une température égale à 200^∘C ?
  4. Calculer la puissance thermique produite dans un volume de roche égal à 1 km^3. Proposer une origine pour ce phénomène .
  5. Calculer la puissance thermique à travers une surface de 1 km^2 découpée sur le plan z = − 5000 m.
    II) Etude d'un module expérimental.
L'exploitation envisagée consiste à forer au moins deux puits voisins. L'un des puits sert à extraire une saumure (liquide) chaude, l'autre à la réinjecter, plus froide, dans le sous-sol après qu'elle ait fourni de l'énergie dans l'usine d'exploitation. Les deux puits sont en communication souterraine par un réseau de fractures naturelles ou artificielles. La saumure froide réinjectée pourra donc se réchauffer à nouveau au contact des roches profondes. On considère un module expérimental où la saumure est extraite à la température T_(c1) = 200^∘C et réinjectée à T_(c2) = 65^∘C. Le débit massique de la saumure q_(ms) est égal à 42, 5 kg ⋅ s^(− 1). La capacité thermique massique de la saumure est C_(ps) = 4, 2 kJ ⋅ kg^(− 1) ⋅ K^(− 1).
  1. Calculer la puissance thermique extraite, littéralement et numériquement.
  2. Etablir l'expression du rendement r d'une machine motrice ditherme réversible (cycle de Carnot).
  3. La saumure chaude sert de source chaude, dont la température varie de T_(c1) à T_(c2), pour un moteur thermique dont la source froide est à la température constante T_F = 7^∘C.
Calculer littéralement et numériquement la puissance mécanique maximale récupérable avec cette installation et le rendement global ρ de l'opération.
4) des considérations cinétiques conduisent à admettre une expression plus réaliste du rendement d'une machine motrice ditherme: r = 1 − √((T_F)/(T_C)). Calculer littéralement et numériquement une nouvelle estimation de la puissance mécanique récupérable et du rendement de l'installation.
III) Les deux puits ont une profondeur égale à 5000 m . Ils sont complètement remplis de saumure.
1 ) En négligeant les variations de la pesanteur avec z, calculer la pression de la saumure au fond du puits. La masse volumique de la saumure est égale à 1060 kg.m^(− 3). On prendra g = 9, 8 m.s^(− 2) et une pression P_0 = 10^5 Pa pour z = 0.
2) La saumure chaude prélevée à la profondeur de 5000 m reste à température constante durant toute la remontée dans le puits d'extraction. On rappelle la relation empirique de Duperray concernant la pression de vapeur saturante de l'eau :
P_s = P_0 ⇒ t/(100)θ^4, avec la température t exprimée en ^∘C et P_0 = 10^5 Pa. On admet que la saumure possède ici les mêmes propriétés que l'eau. Des phénomènes gênants risquent de se produire dans le puits. Quelle est leur nature et à quelle profondeur peuvent-ils se produire ?
3) Montrer qu'une pression du fluide supérieure à 15 bars en tête de puits, c'est àdire pour z = 0, suffit à éviter les difficultés évoquées dans la question précédente.
IV) Echangeur à contre-courant.
L'échangeur , supposé parfaitement calorifugé, est siège d'un transfert thermique entre deux liquides circulant à contre-courant :
  • la saumure, de débit massique q_(ms) = 42, 5 kg.s^(− 1), de capacité thermique massique c_(ps) = 4, 2.kJ.kg^(− 1).K^(− 1) dont la température est T_(cl) à l'entrée et T_(c2) à la sortie de l'échangeur.
  • un fluide f , de débit massique q_(mf), de capacité thermique massique à pression constante c_(pf) = 2, 0 kJ ⋅ kg^(− 1) ⋅ K^(− 1), qui entre dans l'échangeur à la température T_(f1) et en ressort à la température T_(f2) ( voir les figures 1 et 2 ).
    L'échangeur est modélisé par deux conduites de sections rectangulaires, séparées par une plaque métallique de longueur L = 2 m, de largeur a et d'épaisseur e = 0, 5 mm. La conductivité thermique du métal constituant la plaque est λ_p = 45 W.m^(− 1).K^(− 1). L'ensemble est parfaitement calorifugé.
    Sur les figures 1 et 2 , la plaque métallique est hachurée.
    L'échangeur est repéré par un axe Ox, parallèle aux écoulements et un axe Oz perpendiculaire à Ox : voir la figure 2. Le plan xOy est plan de symétrie de la plaque.
    On se propose de déterminer, en régime stationnaire, les températures respectives T_c(x) et T_f(x) des fluides traversant l'échangeur. Les variations d'énergie cinétique et d'énergie potentielle de pesanteur des fluides sont négligées.
1 ) On considère une tranche d'échangeur comprise entre les abscisses x et x + dx. En n'envisageant que le phénomène de conduction thermique dans la portion de plaque métallique de longueur dx , exprimer la puissance thermique élémentaire transférée de la saumure au fluide f , en fonction de λ_p, a , e, T_c(x) et T_f(x) et dx , en précisant les sens d'orientation et les signes. Chaque face de la plaque est à la température du fluide avec lequel elle est en contact.
2 ) Ecrire le bilan thermique de la saumure entre les abscisses x + dx et x .
3 ) Ecrire le bilan thermique du fluide f entre les abscisses x et x + dx.
4) En déduire une relation simple entre (dT_c(x))/(dx) et (dT_f(x))/(dx) puis T_f(x) en fonction de T_c(x).
5 ) En déduire l'équation différentielle vérifiée par T_c(x).
6 ) Intégrer cette équation différentielle dans le cas où q_(mf) = 89, 3 kg ⋅ s^(− 1) et q_(ms) = 42, 5 kg ⋅ s^(− 1).
7 ) Calculer alors la valeur de a si T_(f1) = 60^∘C.
8 ) Si la valeur de a vous paraît excessive, comment procéder pour rendre l'échangeur moins encombrant

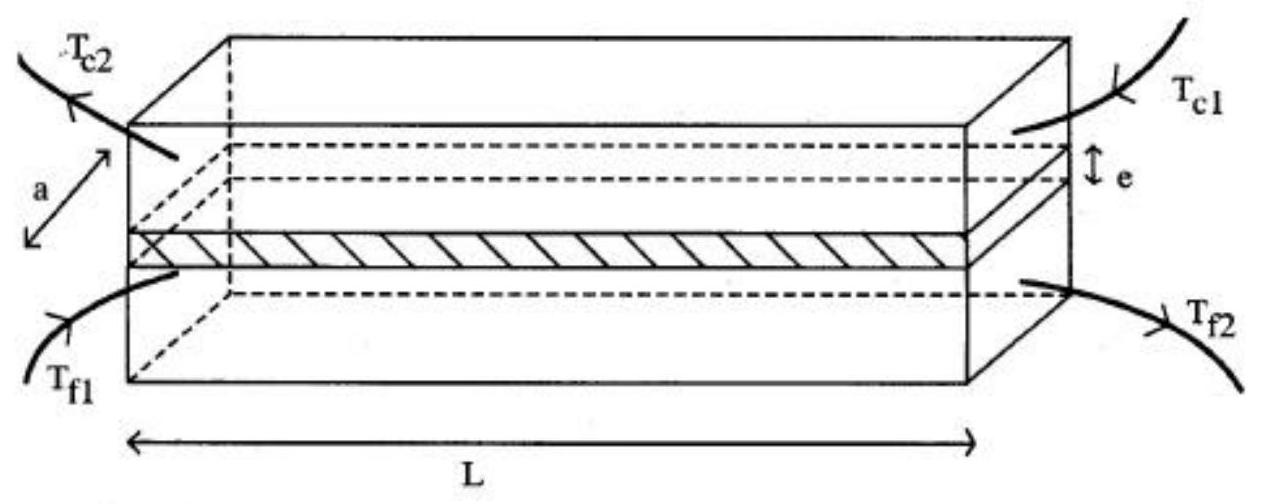

Figure 1

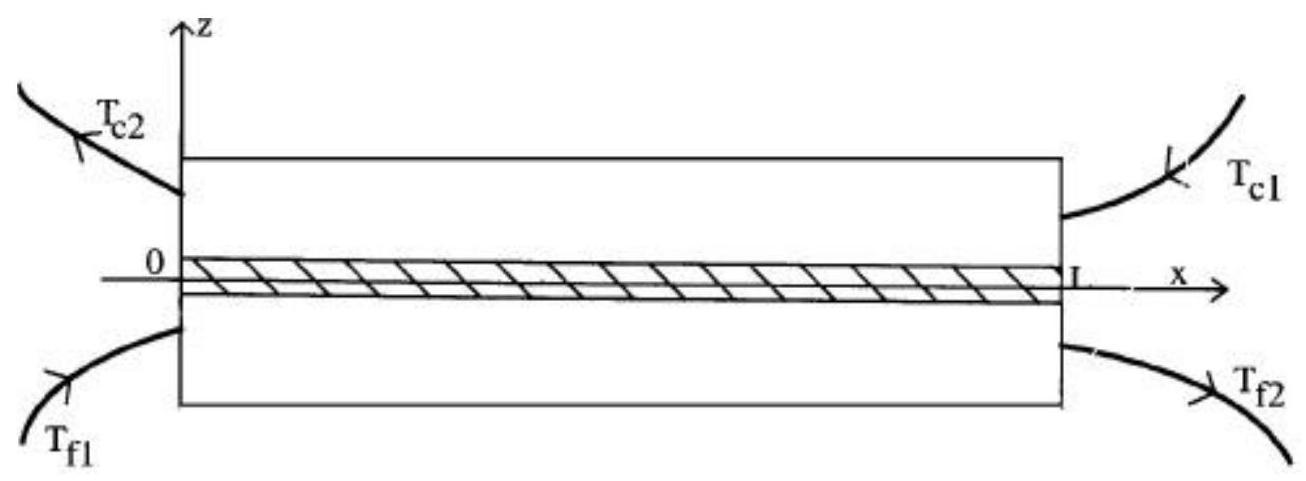

Figure 2
Fin du problème de thermodynamique
