DURÉE: 5 HEURES

Aucun document n'est autorisé.

L'usage de calculatrices électroniques de poche à alimentation autonome, non imprimantes et sans document d'accompagnement, est autorisé, une seule à la fois étant admise sur la table ou le poste de travail, et aucun échange n'est autorisé entre les candidats.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il le signale sur sa copie et poursuit sa composition en expliquant les raisons des initiatives qu'il est amené à prendre.

Le sujet comporte 23 pages et un document réponse

Les sources laser actuelles ne permettent pas de couvrir toute l'étendue spectrale des ondes électromagnétiques: seules quelques plages particulières de longueurs d'onde sont efficacement générées, les valeurs correspondantes dépendant essentiellement des propriétés des matériaux utilisés. Pour autant, les applications commerciales sont en attente de sources laser efficaces pouvant couvrir une gamme de longueurs d'onde étendue, allant de 200 nm à . Les débouchés visés sont extrêmement variés et vont de la détection de traces gazeuses (pour déterminer un indice de pollution) à la télémétrie militaire, en passant par la photolithographie ou encore certaines techniques chirurgicales.

Pour générer tout ce panel de longueurs d'onde, une solution consiste à convertir la fréquence optique des sources laser actuelles en les associant à des cristaux qui permettent un effet optique non linéaire. Ce phénomène a été découvert en 1961, soit une année seulement après l'invention du laser.

L'objectif de l'étude présentée ici est d'identifier les paramètres essentiels qui gouvernent l'efficacité d'un tel processus non linéaire de conversion de fréquences optiques. Ces interactions ayant lieu au sein de matériaux cristallins, il est essentiel de s'intéresser avant toute chose aux propriétés optiques spécifiques de ces cristaux, ce qui fait l'objet de la première partie. La seconde partie aborde le problème particulier du doublage de fréquence en utilisant une modélisation «ondulatoire» des phénomènes optiques. La troisième partie, plus succincte, traite de la question en prenant un modèle «corpusculaire» de la lumière : l'interaction n'est alors plus vue comme un doublage de fréquence, mais comme une fusion de photons. La quatrième et dernière partie propose une courte synthèse de ces différentes approches, et permet de choisir le modèle pertinent qui correspond aux conditions expérimentales proposées.

Les différentes parties sont très largement indépendantes, sans toutefois l'être totalement. De nombreuses questions peuvent être abordées et correctement traitées même si les questions précédentes n'ont pas été résolues. Les candidats sont donc encouragés à avancer le plus loin possible dans l'énoncé, en gardant à l'esprit que la démarche de modélisation et l'esprit critique comptent davantage que la simple aptitude aux calculs.

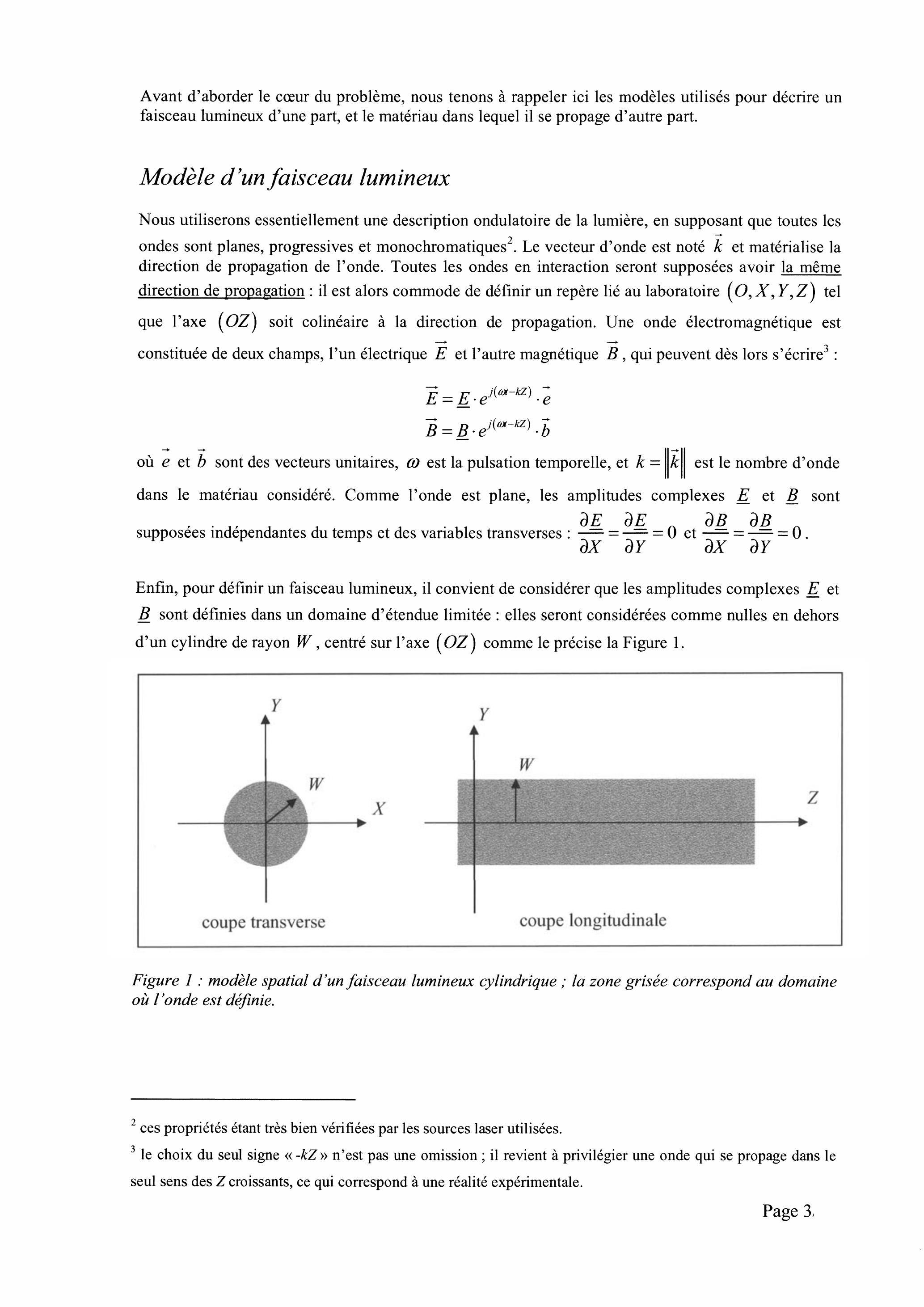

Avant d'aborder le cœur du problème, nous tenons à rappeler ici les modèles utilisés pour décrire un faisceau lumineux d'une part, et le matériau dans lequel il se propage d'autre part.

Nous utiliserons essentiellement une description ondulatoire de la lumière, en supposant que toutes les ondes sont planes, progressives et monochromatiques . Le vecteur d'onde est noté et matérialise la direction de propagation de l'onde. Toutes les ondes en interaction seront supposées avoir la même direction de propagation : il est alors commode de définir un repère lié au laboratoire ( ) tel que l'axe ( ) soit colinéaire à la direction de propagation. Une onde électromagnétique est constituée de deux champs, l'un électrique et l'autre magnétique , qui peuvent dès lors s'écrire :

où et sont des vecteurs unitaires, est la pulsation temporelle, et est le nombre d'onde dans le matériau considéré. Comme l'onde est plane, les amplitudes complexes et sont supposées indépendantes du temps et des variables transverses : et .

Enfin, pour définir un faisceau lumineux, il convient de considérer que les amplitudes complexes et sont définies dans un domaine d'étendue limitée : elles seront considérées comme nulles en dehors d'un cylindre de rayon , centré sur l'axe comme le précise la Figure 1.

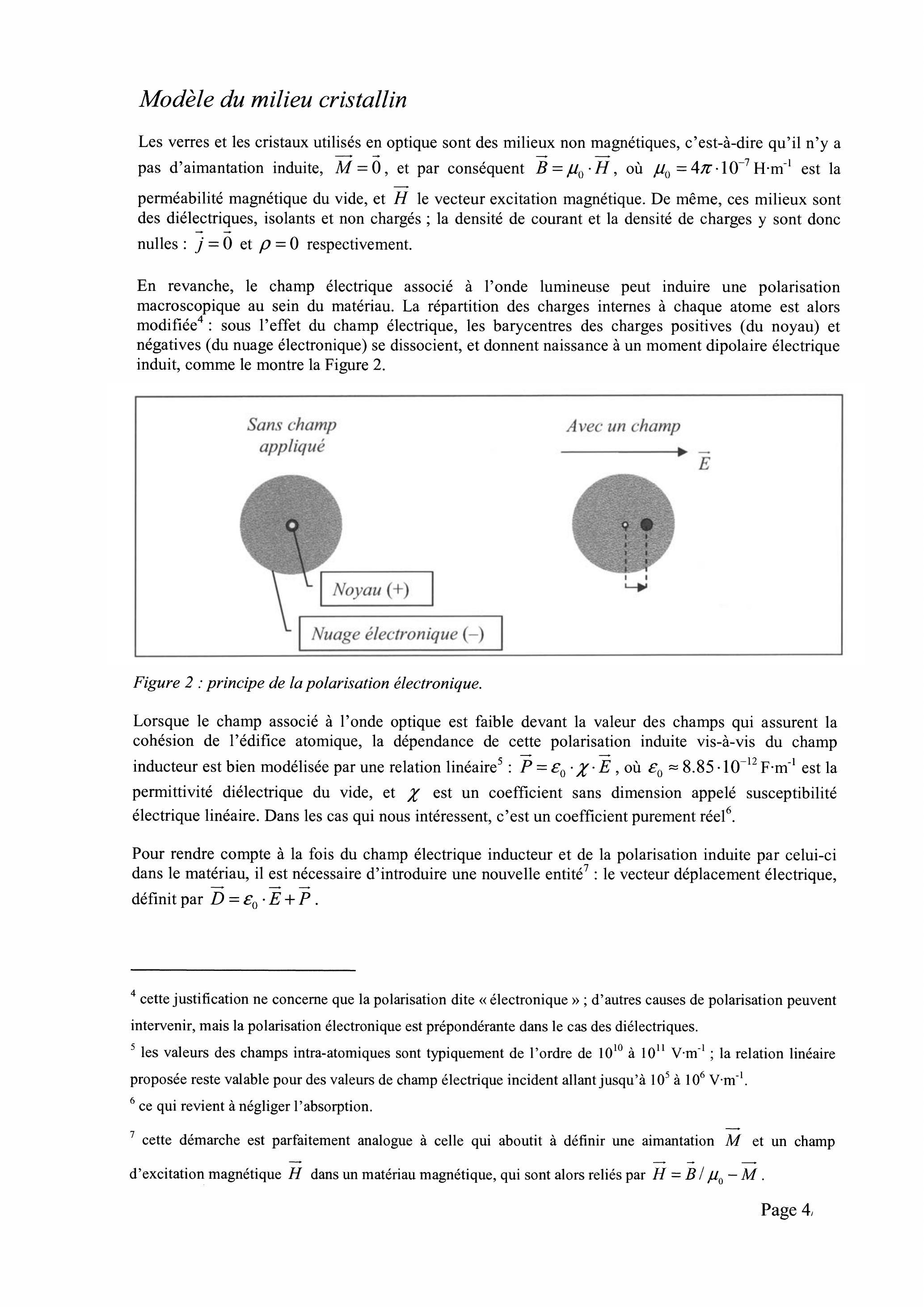

Les verres et les cristaux utilisés en optique sont des milieux non magnétiques, c'est-à-dire qu'il n'y a pas d'aimantation induite, , et par conséquent , où est la perméabilité magnétique du vide, et le vecteur excitation magnétique. De même, ces milieux sont des diélectriques, isolants et non chargés ; la densité de courant et la densité de charges y sont donc nulles : et respectivement.

En revanche, le champ électrique associé à l'onde lumineuse peut induire une polarisation macroscopique au sein du matériau. La répartition des charges internes à chaque atome est alors modifiée : sous l'effet du champ électrique, les barycentres des charges positives (du noyau) et négatives (du nuage électronique) se dissocient, et donnent naissance à un moment dipolaire électrique induit, comme le montre la Figure 2.

Lorsque le champ associé à l'onde optique est faible devant la valeur des champs qui assurent la cohésion de l'édifice atomique, la dépendance de cette polarisation induite vis-à-vis du champ inducteur est bien modélisée par une relation linéaire , où est la permittivité diélectrique du vide, et est un coefficient sans dimension appelé susceptibilité électrique linéaire. Dans les cas qui nous intéressent, c'est un coefficient purement réel .

Pour rendre compte à la fois du champ électrique inducteur et de la polarisation induite par celui-ci dans le matériau, il est nécessaire d'introduire une nouvelle entité : le vecteur déplacement électrique, définit par .

Une fois ces relations constitutives établies, il faut considérer les équations de Maxwell valables dans un milieu matériel. L'ensemble des équations modélisant le matériau peut donc s'écrire :

Ces deux modèles étant posés a priori, l'objectif de l'étude est de modéliser l'interaction entre l'onde électromagnétique incidente et le matériau non linéaire. Le processus choisi est le plus simple qui soit : il s'agit de générer une onde de fréquence double, ce phénomène étant aussi appelé génération de second harmonique. La modélisation de cette interaction pourra nous amener à affiner les modèles retenus, tant pour l'onde incidente que pour le matériau dans lequel elle se propage.

Le matériau retenu pour réaliser la génération de second harmonique est .
En partant d'un faisceau incident (la «pompe») de longueur d'onde , issu d'un laser , on souhaite obtenir un faisceau le plus intense possible à la longueur d'onde moitié, soit . Il s'agit bien d'un doublage de fréquence, puisque la longueur d'onde correspond à une fréquence de, alors qu'à la longueur d'onde est associée une fréquence de , c'est-àdire le double.

Dans un matériau optiquement isotrope, la susceptibilité électrique linéaire est un scalaire, supposé réel, et indépendant de la direction de propagation de l'onde: constante. La permittivité diélectrique relative, nombre sans dimension noté , est alors définie en imposant la relation constitutive .

Montrer que la permittivité diélectrique relative s'écrit , et vérifier que le champ électrique est transverse, c'est-à-dire que .

Montrer que les équations de Maxwell associées aux équations constitutives permettent d'aboutir à l'équation d'onde de D'Alembert suivante pour le champ électrique : .

Par un raisonnement sur les dimensions des différents termes de cette équation, montrer que le terme est homogène à l'inverse du carré d'une vitesse, notée .

Cette vitesse correspond à la célérité de l'onde électromagnétique dans le matériau. La célérité de la lumière dans le vide est quant à elle notée , et elle est définie par . On définit également l'indice optique d'un matériau par .

Exprimer en fonction de et , puis en déduire l'expression de l'indice optique du matériau en fonction de .

Dans le cas d'un matériau linéaire et non absorbant, l'amplitude complexe du champ électrique ne dépend pas de . La dérivée temporelle et les opérateurs d'analyse vectorielle prennent alors des formes simplifiées : .

Déterminer la relation entre et qui permet à l'expression choisie pour de vérifier l'équation de D'Alembert .

Les vecteurs et , sont pris sous la même forme que celle choisie pour et : et , où et sont des vecteurs unitaires. Dans un milieu matériel, le vecteur de Poynting est défini par , où désigne la partie réelle du nombre complexe . D'un point de vue physique, le vecteur matérialise la direction de propagation de l'énergie lumineuse associée à l'onde.

En écrivant les équations de Maxwell à l'aide des opérateurs simplifiés donnés précédemment, montrer que les vecteurs et sont orthogonaux. En déduire que forment un trièdre direct, et montrer qu'il en est de même pour .

Donner l'expression du module du vecteur de Poynting en fonction de et .

L'éclairement, noté , qui correspond à la densité surfacique de puissance lumineuse, en Watts par mètre carré, se calcule en prenant la moyenne temporelle du module du vecteur de Poynting: .

Exprimer l'éclairement en fonction de et , où désigne le module de l'amplitude complexe .

Etant données les caractéristiques géométriques des faisceaux lumineux utilisés, à savoir un cylindre de rayon , montrer que l'expression de la puissance totale transportée par l'onde électromagnétique s'exprime par .

Un matériau optiquement anisotrope est particularisé par le fait que la polarisation induite dépend de la direction du champ électrique inducteur . Cette direction, matérialisée par le vecteur unitaire , est appelée direction de polarisation de l'onde. Il est aisément concevable que, dans un matériau «feuilleté» par exemple, la réponse du milieu (id est la polarisation ) ne soit pas la même si le champ électrique est dans le plan du feuilletage ou au contraire orthogonal à ce plan.

La susceptibilité électrique linéaire d'un milieu anisotrope n'est alors plus représentée par un scalaire, mais par une matrice, toujours supposée réelle. En pratique, nous admettrons qu'il existe une repère orthogonal qui permet une écriture diagonale de ; ce repère, appelé repère optique, est lié à la maille cristalline du matériau, et sera noté en lettres minuscules: . Dans ce repère, la relation constitutive reste vraie, et s'écrit sous forme matricielle :

Il apparaît alors clairement que les vecteurs et ne sont en général plus colinéaires; cependant, comme le matériau reste non magnétique, les vecteurs et conservent la même direction : la relation est préservée.

Pour un matériau uniaxe, ce qui correspond au cas de , deux valeurs propres de la matrice sont égales. L'écriture est allégée en notant et .

Nous supposerons que la relation est toujours valable.

Montrer que la permittivité diélectrique relative est alors également une matrice dont l'expression dans le repère optique sera donnée en fonction de et .

Cette écriture matricielle de la permittivité permet de conserver également l'expression de l'équation d'onde établie à la question I-2.

En raisonnant dans le repère optique ( ), montrer qu'en général le champ électrique n'est plus transverse, ce qui revient à dire que .

Avant d'étudier le cas général, il est riche d'enseignement de se pencher sur le cas particulier d'un vecteur orienté selon un axe du repère optique, c'est-à-dire ou .

Dans chacun des trois cas particuliers proposés, vérifier que reste nul, et montrer que l'équation d'onde aboutit alors à deux valeurs possibles du nombre d'onde, notées et , qui seront exprimées en fonction de et . Donner l'expression des indices optiques correspondants, et , appelés respectivement indice «ordinaire» et indice « extraordinaire», et précisez les vitesses de propagation associées, et .

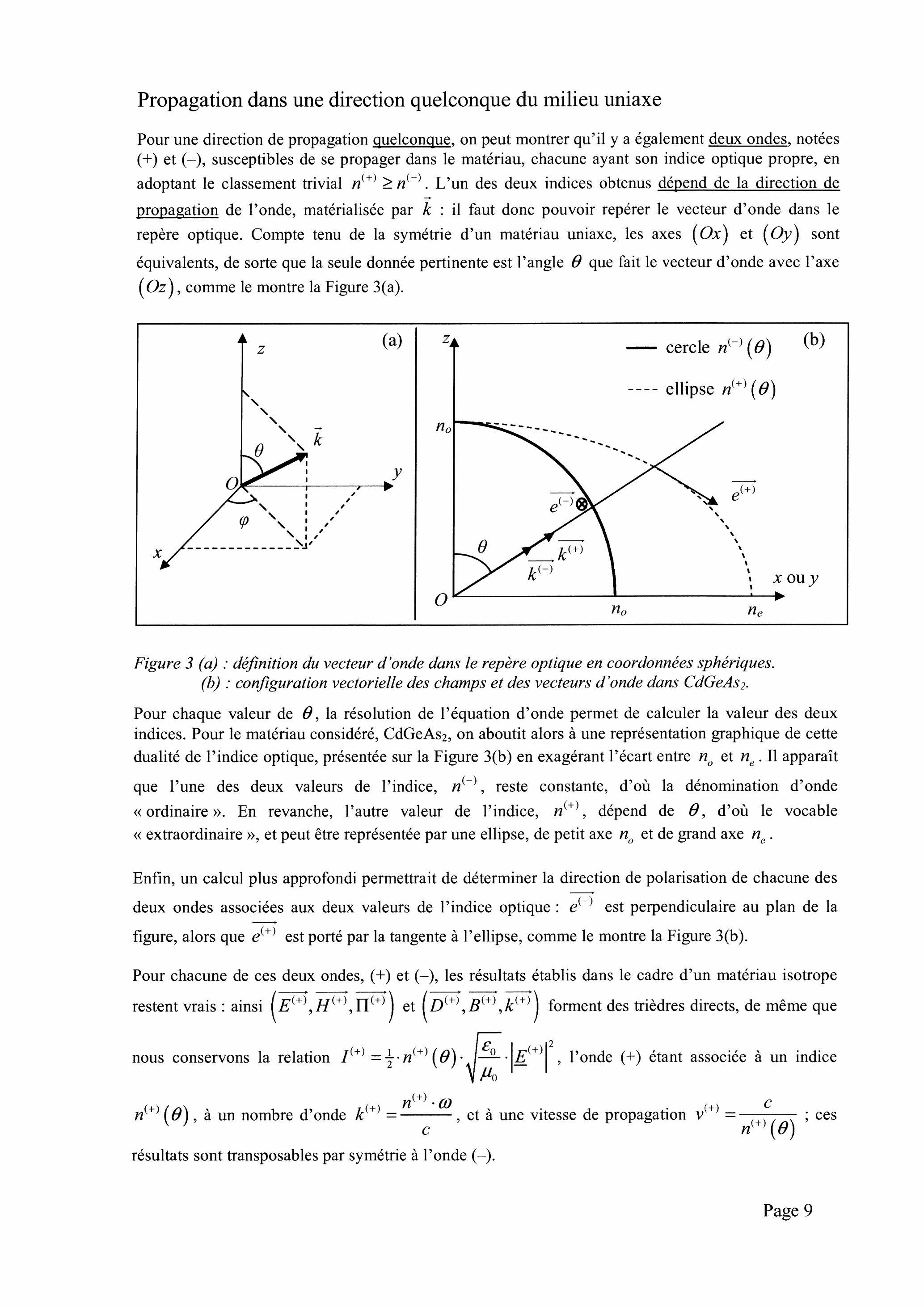

Pour une direction de propagation quelconque, on peut montrer qu'il y a également deux ondes, notées et , susceptibles de se propager dans le matériau, chacune ayant son indice optique propre, en adoptant le classement trivial . L'un des deux indices obtenus dépend de la direction de propagation de l'onde, matérialisée par : il faut donc pouvoir repérer le vecteur d'onde dans le repère optique. Compte tenu de la symétrie d'un matériau uniaxe, les axes ( ) et ( ) sont équivalents, de sorte que la seule donnée pertinente est l'angle que fait le vecteur d'onde avec l'axe , comme le montre la Figure 3(a).

Pour chaque valeur de , la résolution de l'équation d'onde permet de calculer la valeur des deux indices. Pour le matériau considéré, , on aboutit alors à une représentation graphique de cette dualité de l'indice optique, présentée sur la Figure 3(b) en exagérant l'écart entre et . Il apparaît que l'une des deux valeurs de l'indice, , reste constante, d'où la dénomination d'onde «ordinaire». En revanche, l'autre valeur de l'indice, , dépend de , d'où le vocable «extraordinaire», et peut être représentée par une ellipse, de petit axe et de grand axe .

Enfin, un calcul plus approfondi permettrait de déterminer la direction de polarisation de chacune des deux ondes associées aux deux valeurs de l'indice optique: est perpendiculaire au plan de la figure, alors que est porté par la tangente à l'ellipse, comme le montre la Figure 3(b).

Pour chacune de ces deux ondes, et , les résultats établis dans le cadre d'un matériau isotrope restent vrais : ainsi et forment des trièdres directs, de même que nous conservons la relation , l'onde (+) étant associée à un indice , à un nombre d'onde , et à une vitesse de propagation ; ces résultats sont transposables par symétrie à l'onde (-).

Il existe cependant une différence importante entre les deux ondes : le champ électrique ordinaire est transverse, soit , alors que son homologue extraordinaire ne l'est pas, soit , sauf dans les cas particuliers où et .

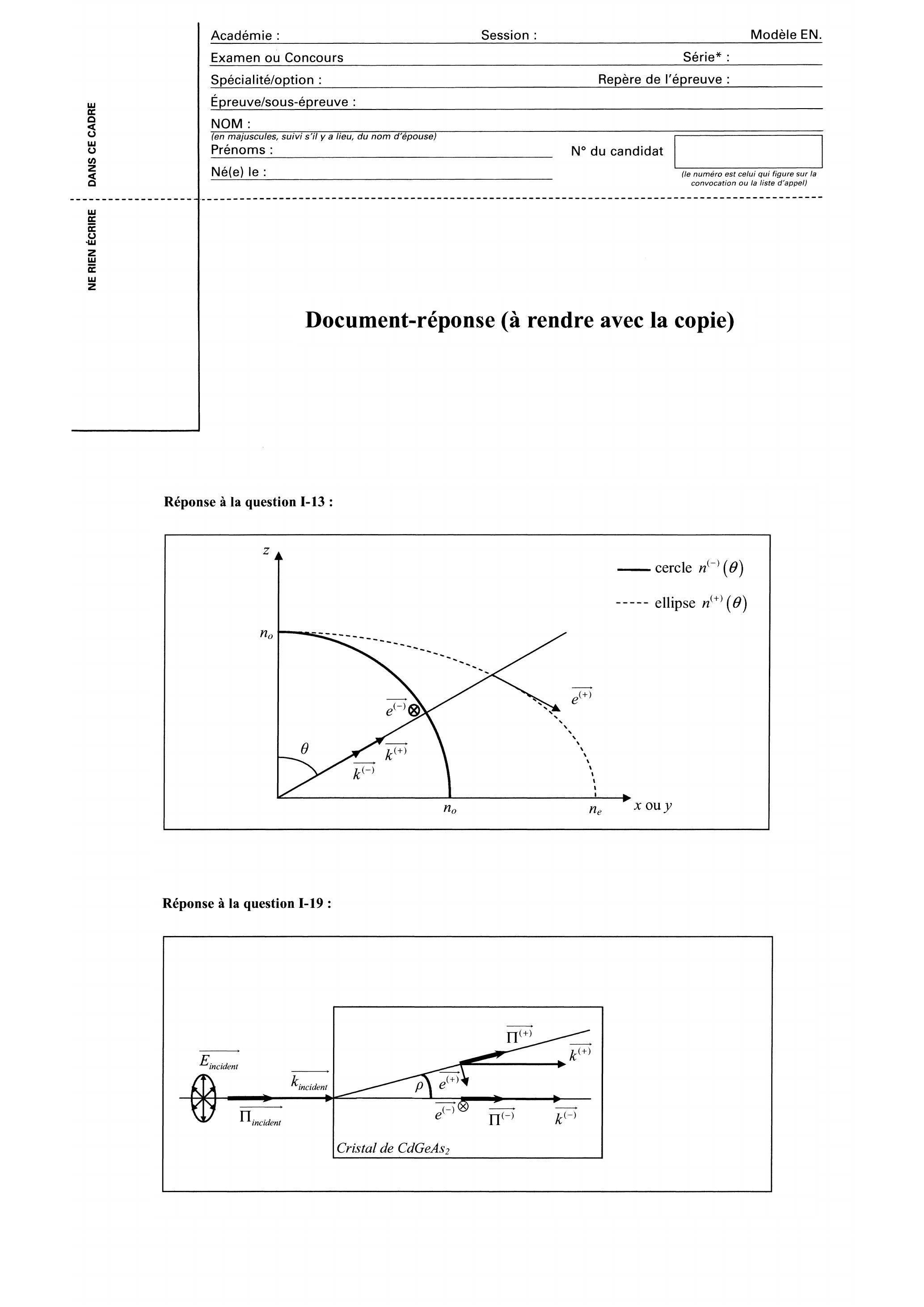

En justifiant la démarche adoptée, compléter la figure reproduite sur le document-réponse
ci-joint (à rendre avec la copie) en traçant les vecteurs unitaires ainsi que les vecteurs de Poynting associés aux ondes et , pour lesquels une norme arbitraire sera choisie car c'est la direction seule qui nous intéresse.

L'angle observé entre et est appelé angle de double réfraction, noté . Il se traduit phénoménologiquement par le fait que l'énergie lumineuse incidente se sépare en deux rayons distincts, chacun ayant sa direction propre, et sa vitesse de propagation propre. Notons cependant que les deux ondes conservent la même direction de propagation de l'onde (matérialisée par les vecteurs et qui sont colinéaires), même si elles sont associées à des directions de propagation de l'énergie différentes (matérialisées par les vecteurs et ).

Pour , indiquer quelles sont les valeurs de pour lesquelles l'angle de double réfraction est nul.

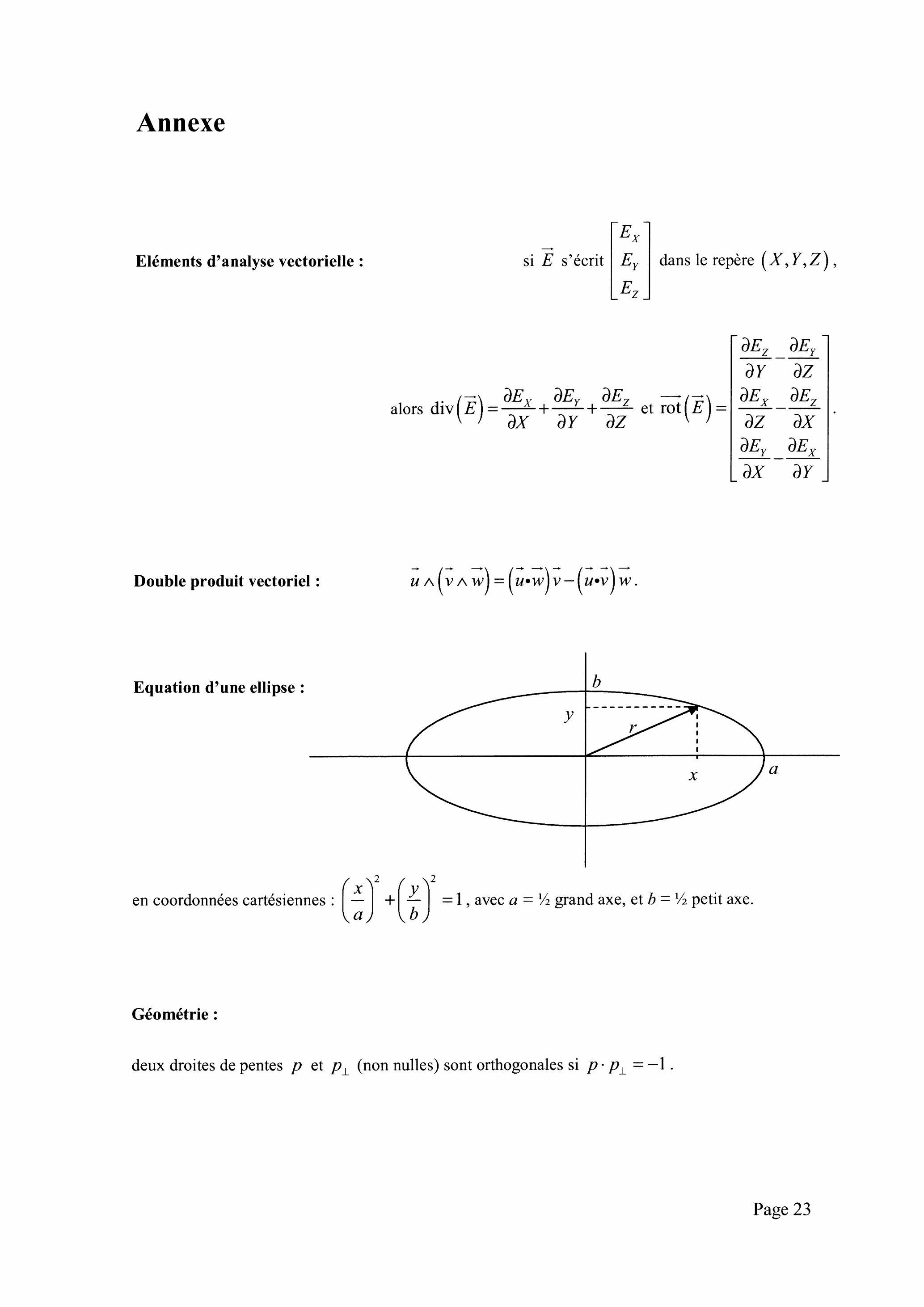

L'équation donnant l'indice ordinaire est triviale : . En adaptant l'équation d'une ellipse à notre problème, déterminer l'équation donnant l'indice extraordinaire, , en fonction de et .

En exploitant la Figure 3(b) et l'équation établie à la question précédente, établir l'expression de la pente de la tangente à l'ellipse représentant , notée .

Etablir une expression de l'angle de double réfraction, , en fonction de et .

Calculer la valeur de associée à la seule direction qui nous intéressera ultérieurement, à savoir , sachant que les indices principaux de à la longueur d'onde du laser valent et . Donner également la valeur correspondante de l'indice .

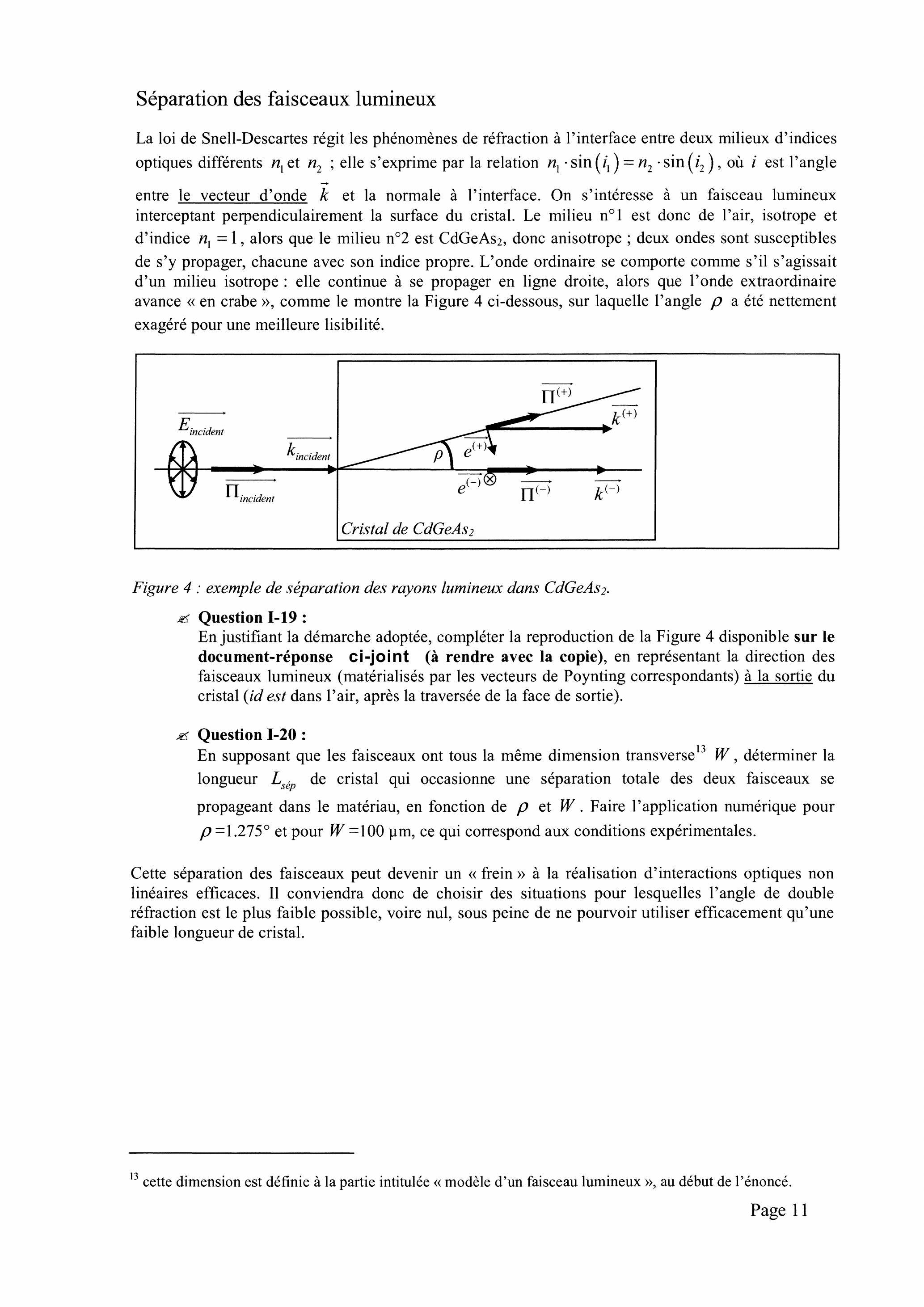

La loi de Snell-Descartes régit les phénomènes de réfraction à l'interface entre deux milieux d'indices optiques différents et ; elle s'exprime par la relation , où est l'angle entre le vecteur d'onde et la normale à l'interface. On s'intéresse à un faisceau lumineux interceptant perpendiculairement la surface du cristal. Le milieu est donc de l'air, isotrope et d'indice , alors que le milieu est , donc anisotrope ; deux ondes sont susceptibles de s'y propager, chacune avec son indice propre. L'onde ordinaire se comporte comme s'il s'agissait d'un milieu isotrope : elle continue à se propager en ligne droite, alors que l'onde extraordinaire avance «en crabe», comme le montre la Figure 4 ci-dessous, sur laquelle l'angle a été nettement exagéré pour une meilleure lisibilité.

Question I-19 :
En justifiant la démarche adoptée, compléter la reproduction de la Figure 4 disponible sur le document-réponse ci-joint (à rendre avec la copie), en représentant la direction des faisceaux lumineux (matérialisés par les vecteurs de Poynting correspondants) à la sortie du cristal (id est dans l'air, après la traversée de la face de sortie).

Question I-20 :
En supposant que les faisceaux ont tous la même dimension transverse , déterminer la longueur de cristal qui occasionne une séparation totale des deux faisceaux se propageant dans le matériau, en fonction de et . Faire l'application numérique pour et pour , ce qui correspond aux conditions expérimentales.

Cette séparation des faisceaux peut devenir un «frein» à la réalisation d'interactions optiques non linéaires efficaces. Il conviendra donc de choisir des situations pour lesquelles l'angle de double réfraction est le plus faible possible, voire nul, sous peine de ne pourvoir utiliser efficacement qu'une faible longueur de cristal.

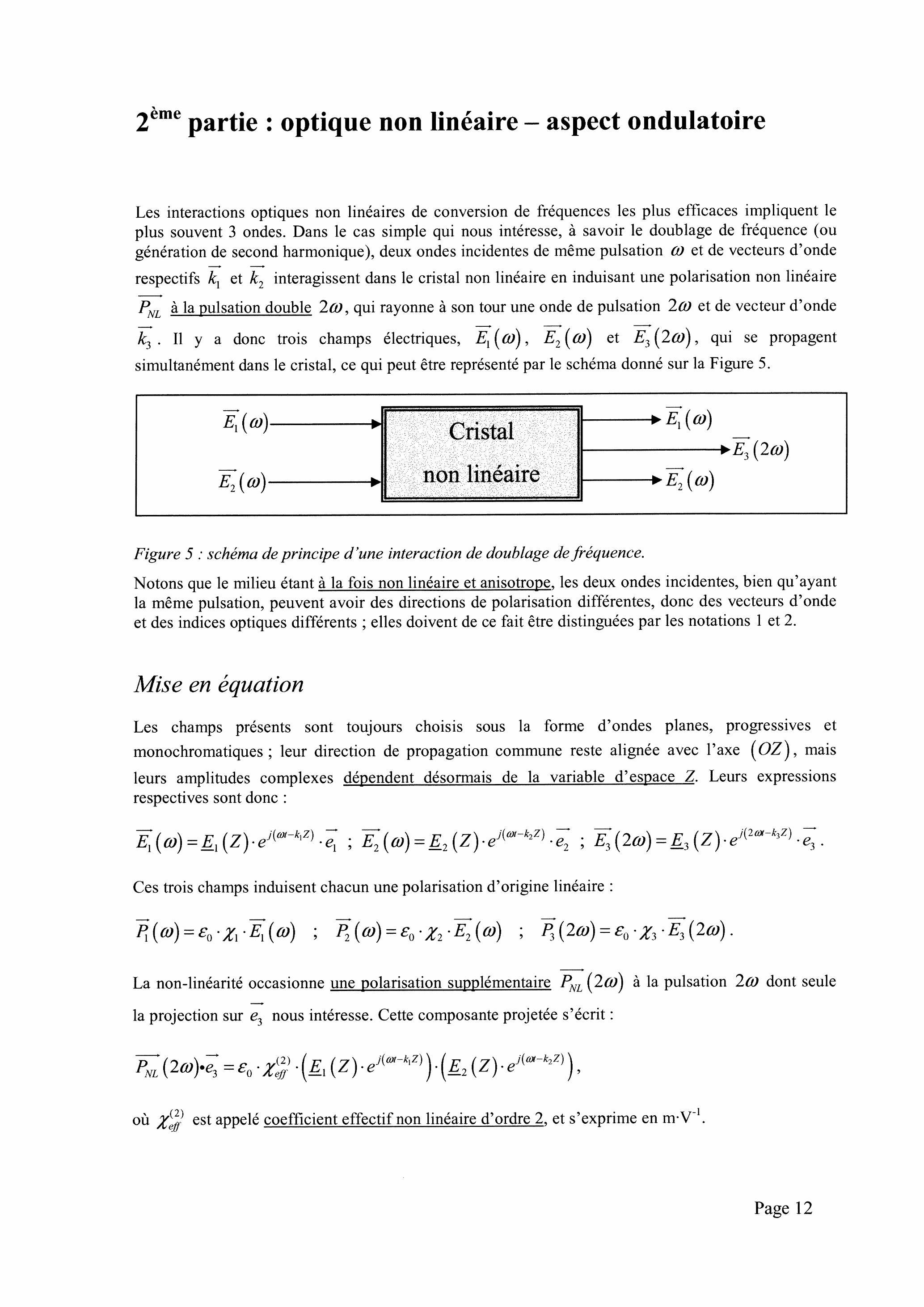

Les interactions optiques non linéaires de conversion de fréquences les plus efficaces impliquent le plus souvent 3 ondes. Dans le cas simple qui nous intéresse, à savoir le doublage de fréquence (ou génération de second harmonique), deux ondes incidentes de même pulsation et de vecteurs d'onde respectifs et interagissent dans le cristal non linéaire en induisant une polarisation non linéaire à la pulsation double , qui rayonne à son tour une onde de pulsation et de vecteur d'onde . Il y a donc trois champs électriques, et , qui se propagent simultanément dans le cristal, ce qui peut être représenté par le schéma donné sur la Figure 5.

Notons que le milieu étant à la fois non linéaire et anisotrope, les deux ondes incidentes, bien qu'ayant la même pulsation, peuvent avoir des directions de polarisation différentes, donc des vecteurs d'onde et des indices optiques différents; elles doivent de ce fait être distinguées par les notations 1 et 2.

Les champs présents sont toujours choisis sous la forme d'ondes planes, progressives et monochromatiques ; leur direction de propagation commune reste alignée avec l'axe ( ), mais leurs amplitudes complexes dépendent désormais de la variable d'espace . Leurs expressions respectives sont donc :
.
Ces trois champs induisent chacun une polarisation d'origine linéaire:
.

La non-linéarité occasionne une polarisation supplémentaire à la pulsation dont seule la projection sur nous intéresse. Cette composante projetée s'écrit:
,
où est appelé coefficient effectif non linéaire d'ordre 2, et s'exprime en .

Notons que ce coefficient effectif dépend de la direction de propagation, repérée par , et des directions de polarisation des deux ondes incidentes, repérées par et . Notons également que les susceptibilités électriques linéaires et sont a priori matricielles: chacune d'entre elles est donc associée à une valeur «ordinaire», indicée , et à une valeur «extraordinaire», indicée .

Exprimer la polarisation totale à la pulsation , puis établir l'équation différentielle vérifiée par le champ de second harmonique , et montrer qu'elle peut se mettre sous la forme :

Nous avons donc une équation de D'Alembert, où la non-linéarité apparaît comme un terme source qui sera traité comme une perturbation, les termes principaux restant ceux issus de l'optique linéaire.

En projetant l'équation d'onde obtenue sur la direction de polarisation de l'onde de second harmonique, et en utilisant le fait que est indépendant du temps, nous obtenons donc :

Les amplitudes complexes étant désormais fonction de , nous ne pouvons plus utiliser les opérateurs simplifiés : notamment, l'opérateur n'est plus équivalent à . Les ondes restent cependant planes, c'est-à-dire que leurs amplitudes complexes ne dépendent ni de ni de .

De plus, nous supposerons que l'onde générée à la pulsation de second harmonique est ordinaire : nous avons donc , ce qui revient à dire que le champ est transverse. La validité de cette hypothèse sera établie par la suite.

Pour pourvoir continuer sans que les calculs ne deviennent trop fastidieux, il convient ici de faire une approximation, dite de «l'enveloppe lentement variable»: l'amplitude complexe, même si elle dépend de , est supposée varier lentement. En particulier, sur une période spatiale, la variation du module de l'amplitude pourra être négligée, ce qui se traduit mathématiquement par :

En limitant les calculs au premier ordre de perturbation, montrer que le terme se met sous la forme d'un terme principal, , qui est celui obtenu dans le cadre de l'optique linéaire, et d'un terme de perturbation à déterminer.

L'effet de la non-linéarité étant traité comme une perturbation de l'optique linéaire cristalline, les résultats établis en première partie sont toujours valables en première approximation, ce qui revient à conserver la relation pour chacune des ondes, ordinaire et extraordinaire, et donc la définition des indices associés : .

Montrer alors que pour vérifier l'équation d'onde, le terme de perturbation déterminé à la question II-3 doit être compensé par le terme source non linéaire, ce qui s'écrit .

En utilisant l'expression de donnée dans l'énoncé, établir l'équation différentielle vérifiée par l'amplitude complexe , et la mettre sous la forme suivante : , où est un paramètre à déterminer.

Cette expression fait apparaître les deux paramètres essentiels qui nous occuperont ensuite: le coefficient effectif non linéaire d'ordre 2, , qui doit être non nul, et le désaccord de phase, , qui correspond au déphasage entre la polarisation non linéaire et le champ qu'elle rayonne.

Pour intégrer cette équation, une autre hypothèse simplifie grandement les calculs : il s'agit de l'approximation dite de «la pompe non dépeuplée». Cette hypothèse stipule que la génération du champ à la pulsation de second harmonique, , se traduit par une dépendance forte de en fonction de , mais qu'elle est sans effet notable sur les amplitudes complexes des champs incidents : et sont alors supposés indépendants de . Cette approximation reste valable lorsque le rendement de l'interaction ne dépasse pas quelques pourcents.

Dans ces conditions, intégrer l'équation différentielle et déterminer l'expression de , en choisissant une condition initiale pertinente.

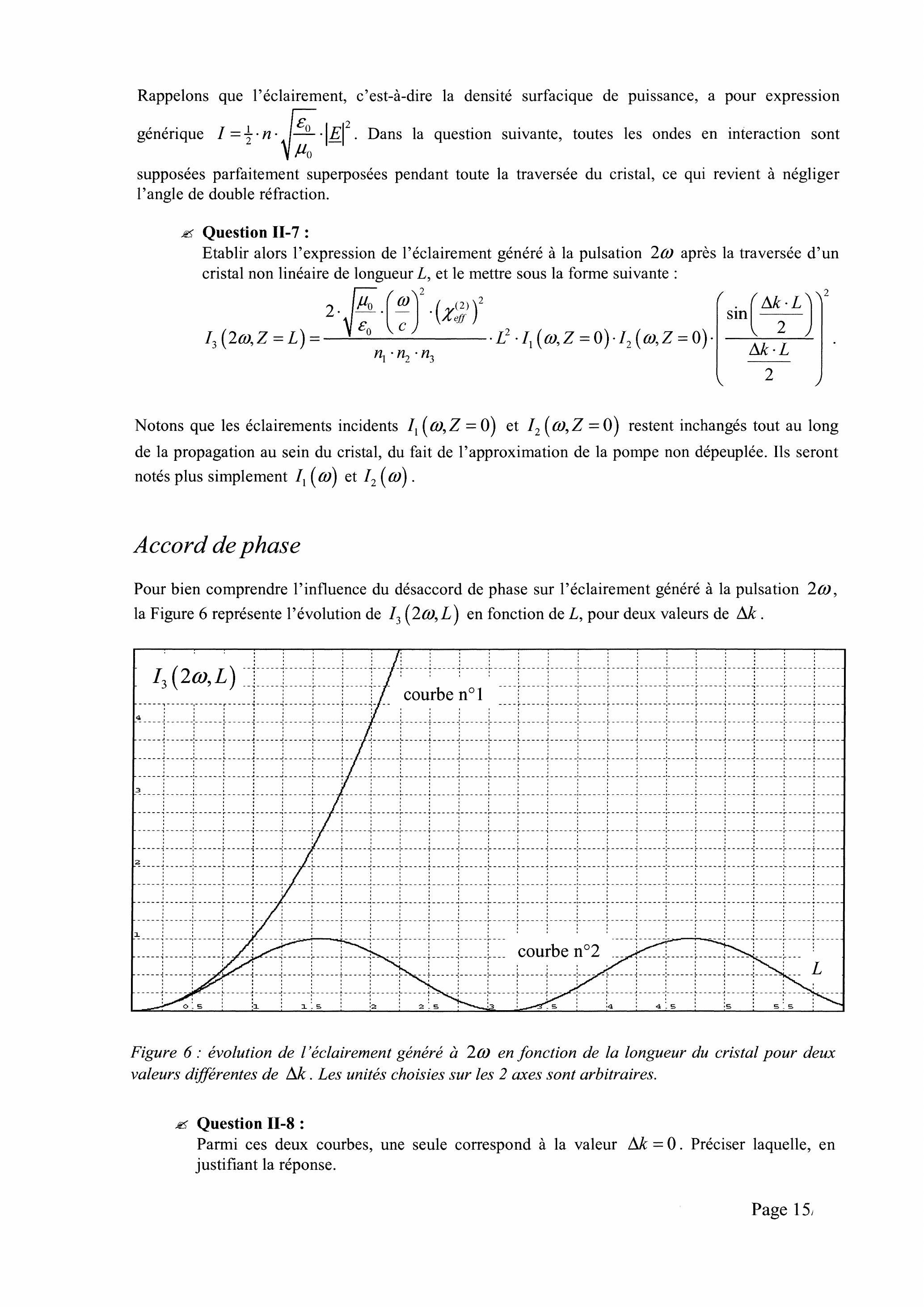

Rappelons que l'éclairement, c'est-à-dire la densité surfacique de puissance, a pour expression générique . Dans la question suivante, toutes les ondes en interaction sont supposées parfaitement superposées pendant toute la traversée du cristal, ce qui revient à négliger l'angle de double réfraction.

Etablir alors l'expression de l'éclairement généré à la pulsation après la traversée d'un cristal non linéaire de longueur , et le mettre sous la forme suivante :

Notons que les éclairements incidents et restent inchangés tout au long de la propagation au sein du cristal, du fait de l'approximation de la pompe non dépeuplée. Ils seront notés plus simplement et .
