Le soleil a rendez-vous avec la pluie
Ce sujet traite des gouttes d'eau et de l'arc-en-ciel qui résulte de l'interaction des rayons solaires avec la pluie.
II est constitué de 8 parties qui peuvent être résolues de manière totalement indépendante les unes des autres.
Dans les parties I et II (mécanique du point) et III (électrostatique), on s'intéresse d'abord à la vitesse limite de chute des gouttes de pluie et à la mesure de leurs diamètres, puis, dans la partie IV, à la répartition (distribution) de ces diamètres dans une averse et, dans la partie (étude d'un signal), à une autre mesure de ces diamètres.
Ensuite, dans les parties VI (optique géométrique) et VII (interférences), on étudie les phénomènes optiques engendrés par les gouttes d'eau éclairées par le Soleil.
Enfin, la dernière partie VIII (chimie) s'intéresse à la valorisation des eaux de pluie.
Dans tout le sujet, on suppose les gouttes d'eau sphériques. L'ordre de grandeur de leur diamètre, noté , est le millimètre.
Partie I - Vitesse des gouttes de pluie
On s'intéresse à la chute dans l'air d'une goutte d'eau de diamètre et de masse volumique . On prendra pour l'air une masse volumique égale à .
Le référentiel terrestre est supposé galiléen. L'axe est vertical descendant. L'accélération de la pesanteur vaut avec .
Q1. Définir " référentiel galiléen ". Définir et exprimer le poids d'une goutte d'eau.
Q2. On admet que la seule autre force mise en jeu est la force de frottement, due à l'air, proportionnelle au carré de la vitesse de la goutte. Elle s'écrit :
Vérifier l'homogénéité de cette formule.
Q3. En appliquant la seconde loi de Newton à la goutte dans le référentiel terrestre, montrer que sa vitesse limite, donc indépendante du temps, s'écrit :
où est un coefficient à exprimer en fonction de et de .
Calculer la vitesse limite pour des diamètres égaux à et 5 mm .
Gunn et Kinzer ont mesuré en 1949 avec précision des vitesses limites de gouttes de différents diamètres. Les résultats de leurs mesures avec les barres d'incertitudes sont reportés sur la figure 1 en trait plein ainsi que la représentation de la relation obtenue en Q3 en traits pointillés.
Q4. Pour quelle(s) raison(s) le modèle théorique élaboré aux questions de Q1 à Q3 n'est-il pas validé pour toutes les tailles de gouttes?

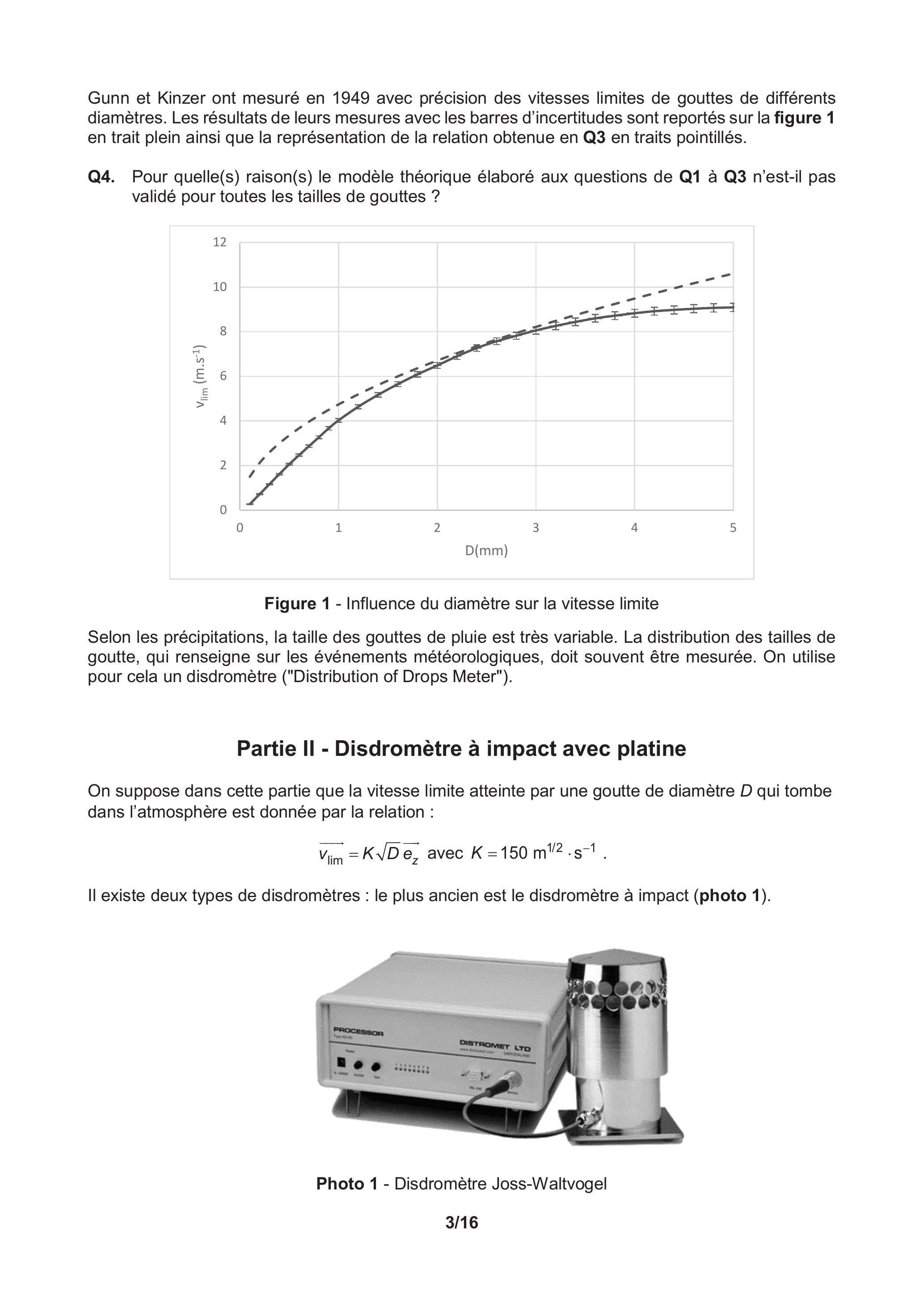

Figure 1 - Influence du diamètre sur la vitesse limite
Selon les précipitations, la taille des gouttes de pluie est très variable. La distribution des tailles de goutte, qui renseigne sur les événements météorologiques, doit souvent être mesurée. On utilise pour cela un disdromètre ("Distribution of Drops Meter").
Partie II - Disdromètre à impact avec platine
On suppose dans cette partie que la vitesse limite atteinte par une goutte de diamètre qui tombe dans l'atmosphère est donnée par la relation :
II existe deux types de disdromètres : le plus ancien est le disdromètre à impact (photo 1).
Photo 1 - Disdromètre Joss-Waltvogel
Il se compose d'une platine sensible recevant les gouttes de pluie de masse ayant atteint leur vitesse limite et d'un système de traitement permettant la mesure de celle-ci.
On modélise la platine par un disque plan horizontal, de rayon et de masse , relié à un support fixe par l'intermédiaire d'une suspension, modélisée par un système masse-ressort amorti.
On note la raideur du ressort liant la platine au support, sa longueur à vide et le coefficient de frottement traduisant l'amortissement du disque : la force de frottement, qui s'oppose à la vitesse de la platine, s'écrit donc .
La goutte exerce, lors de son impact sur la platine, une force verticale sur celle-ci.
Le référentiel lié au support est supposé galiléen.
Le déplacement de la platine du disdromètre par rapport à sa position d'équilibre est (figure 2).

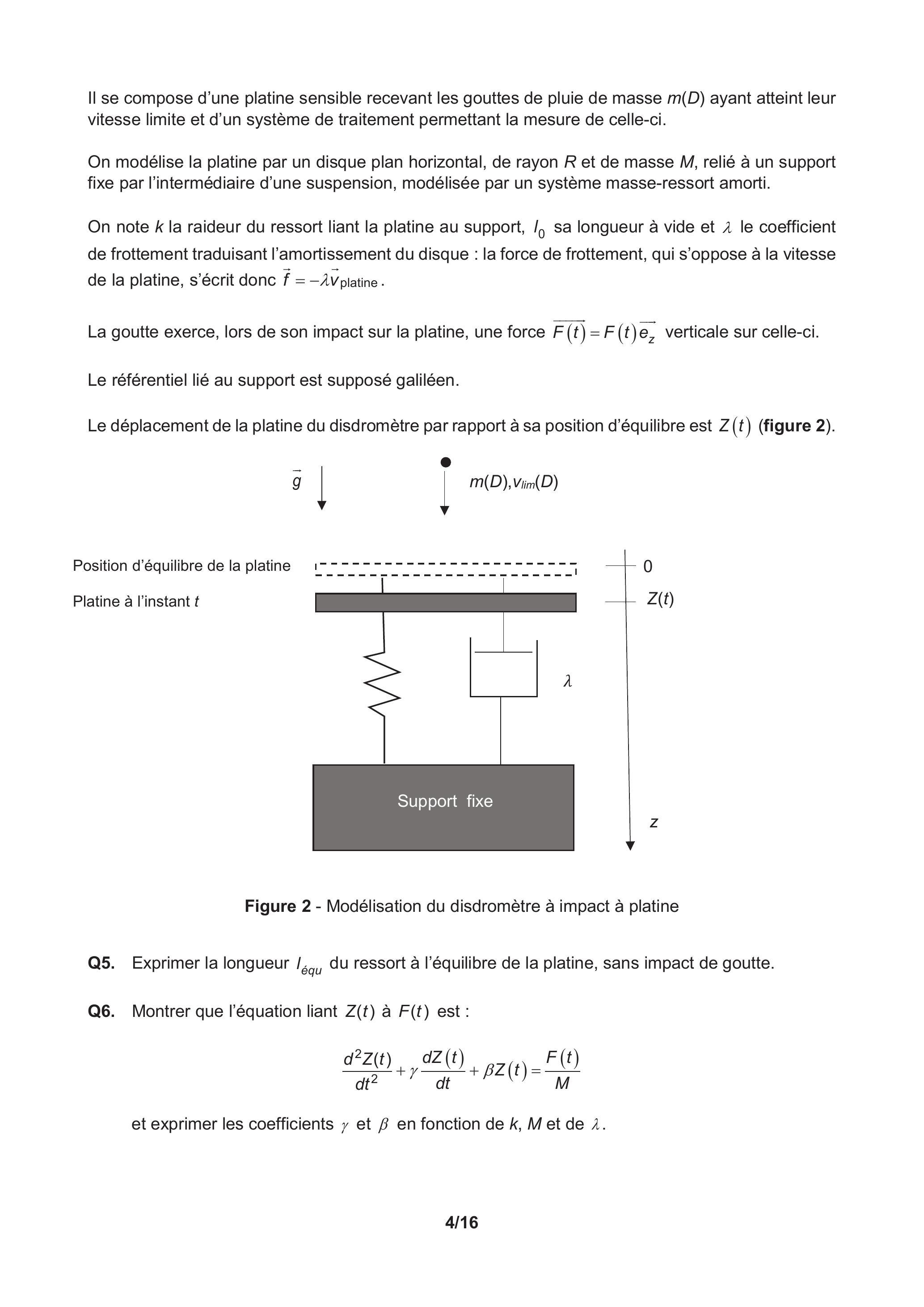

Figure 2 - Modélisation du disdromètre à impact à platine
Q5. Exprimer la longueur du ressort à l'équilibre de la platine, sans impact de goutte.
Q6. Montrer que l'équation liant à est :
et exprimer les coefficients et en fonction de et de .
La force est modélisée par :
pour ;
pour .
Q7. Donner la signification physique de et justifier que son ordre de grandeur est :
On utilise en pratique un facteur correctif tel que :
Calculer pour .
Q8. On se place à et on souhaite que la réponse du disdromètre soit la plus rapide possible.
a) Quelle doit être la relation entre les coefficients et ?
On se place dans ce cas.
b) Le système étant à l'équilibre avant la chute de la goutte, montrer que la réponse du disdromètre s'écrit alors pour :
c) Comment choisir pour réaliser ? Montrer alors que est proportionnel à et donner la valeur de .
d) Tracer l'allure de pour .
e) Comment la mesure de permet-elle de connaître ?
Partie III - Disdromètre à impact avec piezoélectrique

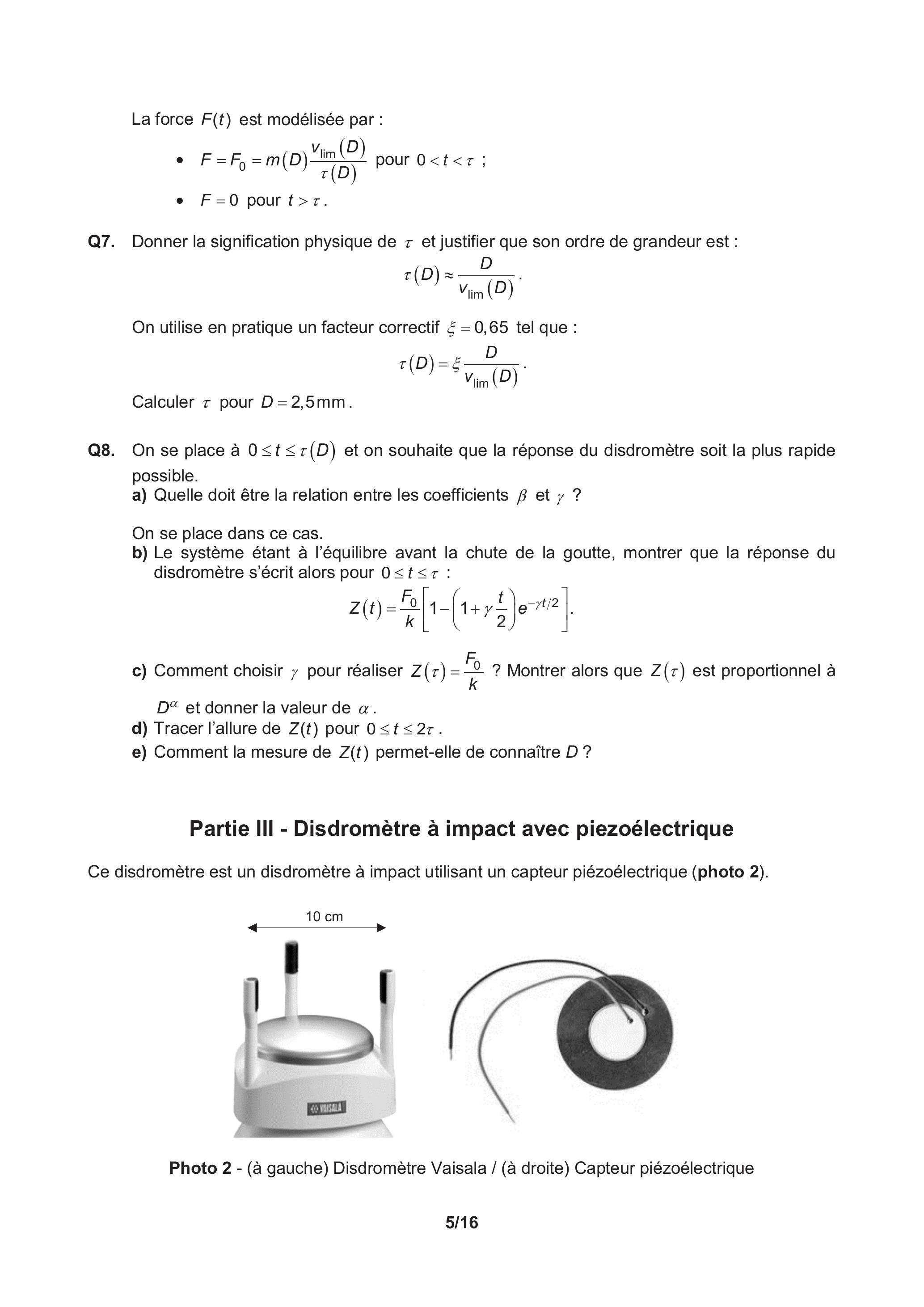

Ce disdromètre est un disdromètre à impact utilisant un capteur piézoélectrique (photo 2).
Figure 3 - Modélisation du capteur piézoélectrique
Les cristaux piézoélectriques, par exemple le quartz, génèrent une tension lorsqu'ils sont soumis à une contrainte mécanique et ils se déforment lorsqu'ils sont soumis à une tension électrique.
On modélise le capteur piézoélectrique par l'ensemble de deux électrodes planes de surface chargées et et séparées par le matériau piézoélectrique, d'épaisseur e (figure 3).
On considère tout d'abord l'électrode chargée : on la modélise par un plan infini d'épaisseur nulle, situé en et on cherche le champ électrostatique créé par cette distribution placée dans le vide.
Q9. En étudiant les symétries, puis les invariances de la distribution, donner la direction du champ électrique en un point quelconque de l'espace et les coordonnées dont ce champ dépend.
Q10. En utilisant un théorème d'électromagnétisme à énoncer, calculer le champ électrique créé par cette distribution en tout point de l'espace.
Q11. En déduire l'expression du champ électrique vide créé par l'association des deux électrodes chargées et , en un point entre les deux électrodes s'il y avait le vide. Dans un matériau ayant une permittivité , on remplace la permittivité diélectrique du vide par . En déduire le champ piezo à l'intérieur du matériau piézoélectrique.
Q12. On admet que la charge est proportionnelle à la force exercée par une goutte sur le capteur lors de son impact. Montrer, en utilisant la modélisation de proposée en haut de la page 5 , que la tension aux bornes du capteur piézoélectrique est proportionnelle à .
Partie IV - Dimensionnement et étalonnage du disdromètre à impact
On considère tout d'abord une averse dont toutes les gouttes ont le même diamètre , tombent à la vitesse et sont réparties en volume de manière homogène avec une densité volumique .
On suppose dans cette partie que la vitesse limite atteinte par une goutte de diamètre qui tombe dans l'atmosphère est donnée par la relation : avec et que la durée de l'impact est :
Q13. Exprimer le nombre de gouttes tombant sur la surface du disdromètre pendant la durée d'un impact, en fonction de et de . En déduire l'expression de la surface maximale du capteur du disdromètre permettant d'éviter des chevauchements du signal dus à deux impacts successifs.
Dans une averse, on trouve en fait plusieurs tailles de gouttes. La distribution des tailles de gouttes est caractérisée par la valeur , telle que le nombre de gouttes de pluie par unité de volume, de diamètre compris entre et , s'écrit : .
Une distribution empirique très utilisée est celle de Marshall et Palmer :
Q14. On considère une averse contenant toutes les tailles de gouttes, répondant à la distribution de Marshall et Palmer. Montrer que représente le diamètre moyen des gouttes.
On donne :
Q15. Exprimer pour la distribution de Marshall et Palmer le nombre de gouttes tombant sur la surface du disdromètre pendant une durée .
En déduire une seconde expression de . En pratique, le constructeur applique une marge. On prend librement la valeur . Calculer numériquement pour et commenter au regard de la photo 2.
On peut étalonner le disdromètre à l'aide d'un pluviomètre : c'est un simple récipient cylindrique gradué recueillant l'eau de pluie (photo 3). Il ne permet pas de mesurer , mais seulement l'intensité de l'averse.
Cette intensité est définie comme la hauteur d'eau tombant au sol par unité de temps. Elle est donnée en pratique en . Il suffit donc de graduer le pluviomètre pour lire la hauteur d'eau après une durée définie et calculer l'intensité .

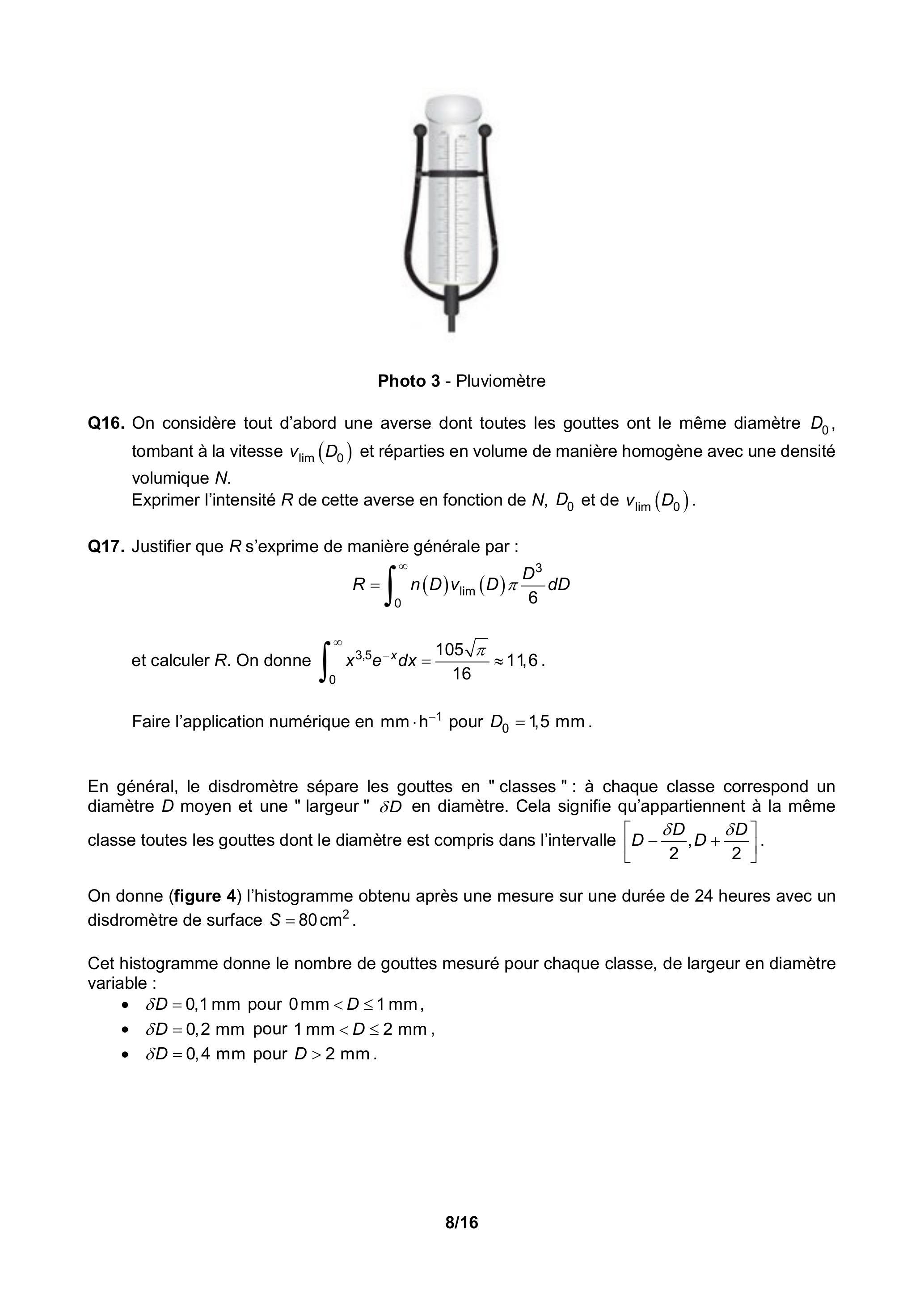

Photo 3 - Pluviomètre
Q16. On considère tout d'abord une averse dont toutes les gouttes ont le même diamètre , tombant à la vitesse et réparties en volume de manière homogène avec une densité volumique .
Exprimer l'intensité de cette averse en fonction de et de .
Q17. Justifier que s'exprime de manière générale par:
et calculer . On donne .
Faire l'application numérique en pour .
En général, le disdromètre sépare les gouttes en " classes " : à chaque classe correspond un diamètre moyen et une " largeur " en diamètre. Cela signifie qu'appartiennent à la même classe toutes les gouttes dont le diamètre est compris dans l'intervalle .
On donne (figure 4) l'histogramme obtenu après une mesure sur une durée de 24 heures avec un disdromètre de surface .
Cet histogramme donne le nombre de gouttes mesuré pour chaque classe, de largeur en diamètre variable :
pour ,
pour ,
pour .

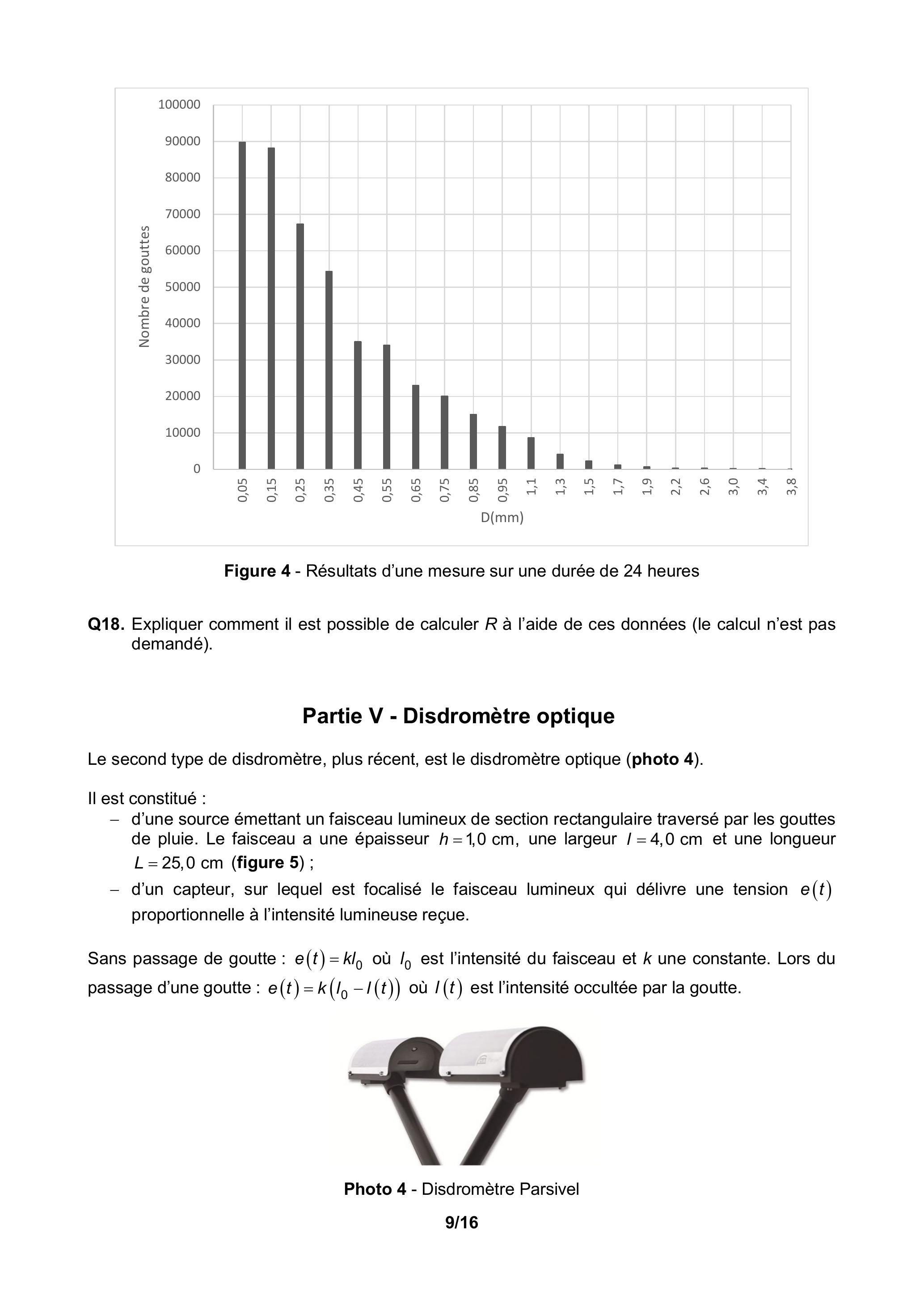

Figure 4 - Résultats d'une mesure sur une durée de 24 heures
Q18. Expliquer comment il est possible de calculer à l'aide de ces données (le calcul n'est pas demandé).
Partie V - Disdromètre optique
Le second type de disdromètre, plus récent, est le disdromètre optique (photo 4).
Il est constitué :
d'une source émettant un faisceau lumineux de section rectangulaire traversé par les gouttes de pluie. Le faisceau a une épaisseur , une largeur et une longueur (figure 5);
d'un capteur, sur lequel est focalisé le faisceau lumineux qui délivre une tension proportionnelle à l'intensité lumineuse reçue.
Sans passage de goutte : où est l'intensité du faisceau et une constante. Lors du passage d'une goutte : où est l'intensité occultée par la goutte.
Photo 4 - Disdromètre Parsivel
Gouttes

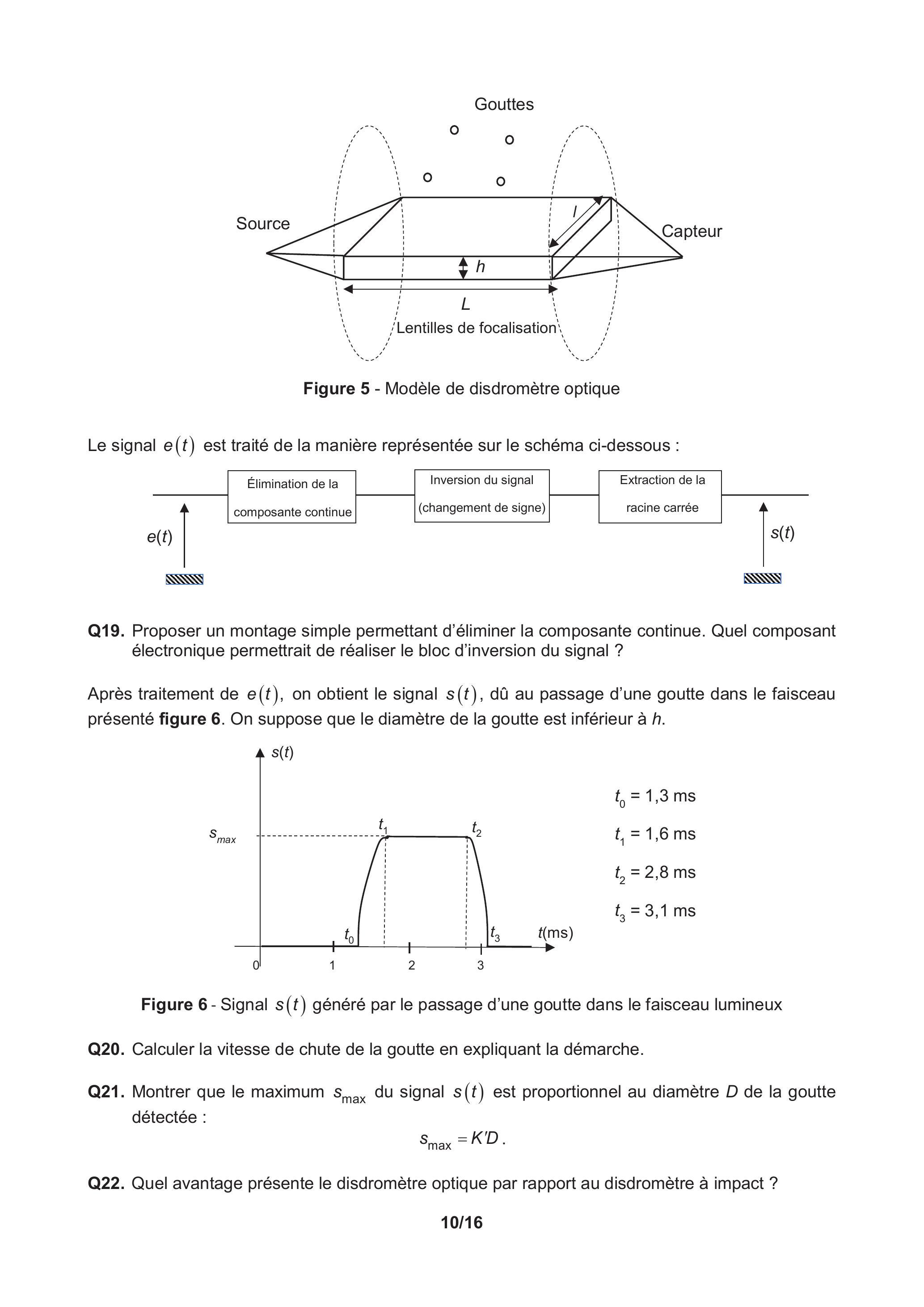

Figure 5 - Modèle de disdromètre optique
Le signal est traité de la manière représentée sur le schéma ci-dessous :
Q19. Proposer un montage simple permettant d'éliminer la composante continue. Quel composant électronique permettrait de réaliser le bloc d'inversion du signal ?
Après traitement de , on obtient le signal , dû au passage d'une goutte dans le faisceau présenté figure 6. On suppose que le diamètre de la goutte est inférieur à .
Figure 6 - Signal généré par le passage d'une goutte dans le faisceau lumineux
Q20. Calculer la vitesse de chute de la goutte en expliquant la démarche.
Q21. Montrer que le maximum du signal est proportionnel au diamètre de la goutte détectée :
Q22. Quel avantage présente le disdromètre optique par rapport au disdromètre à impact ?
Partie VI - Théorie géométrique de l'arc-en-ciel
Lorsque le soleil éclaire les gouttes d'eau, on peut observer dans certaines conditions un arc-en-ciel.
On considère une goutte d'eau sphérique, de diamètre et d'indice de réfraction . Les trajets des rayons lumineux sont représentés sur la figure 7.
Soit un rayon lumineux incident, arrivant avec un angle d'incidence (qui n'est pas nécessairement petit) sur la goutte. On note l'angle de réfraction associé à l'angle d'incidence .
L'indice de l'air vaut .
On considère un rayon sortant de la goutte d'eau après une seule réflexion à l'intérieur de la goutte et deux réfractions à l'entrée et à la sortie de la goutte (figure 7) : ce rayon est à l'origine de l'arc-en-ciel principal.

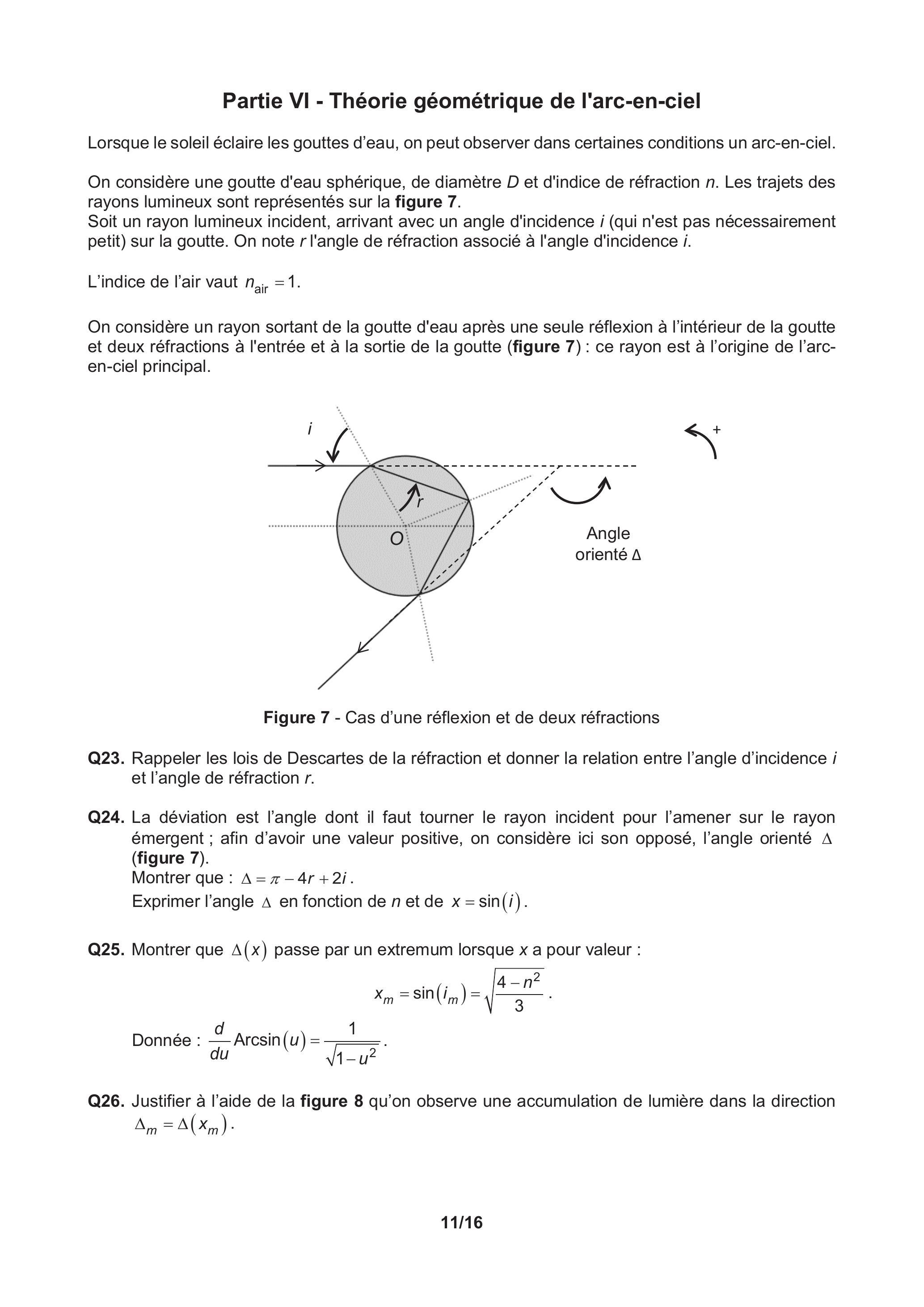

Figure 7 - Cas d'une réflexion et de deux réfractions
Q23. Rappeler les lois de Descartes de la réfraction et donner la relation entre l'angle d'incidence et l'angle de réfraction .
Q24. La déviation est l'angle dont il faut tourner le rayon incident pour l'amener sur le rayon émergent ; afin d'avoir une valeur positive, on considère ici son opposé, l'angle orienté (figure 7). Montrer que : .
Exprimer l'angle en fonction de et de .
Q25. Montrer que passe par un extremum lorsque a pour valeur :
Donnée : .
Q26. Justifier à l'aide de la figure 8 qu'on observe une accumulation de lumière dans la direction .

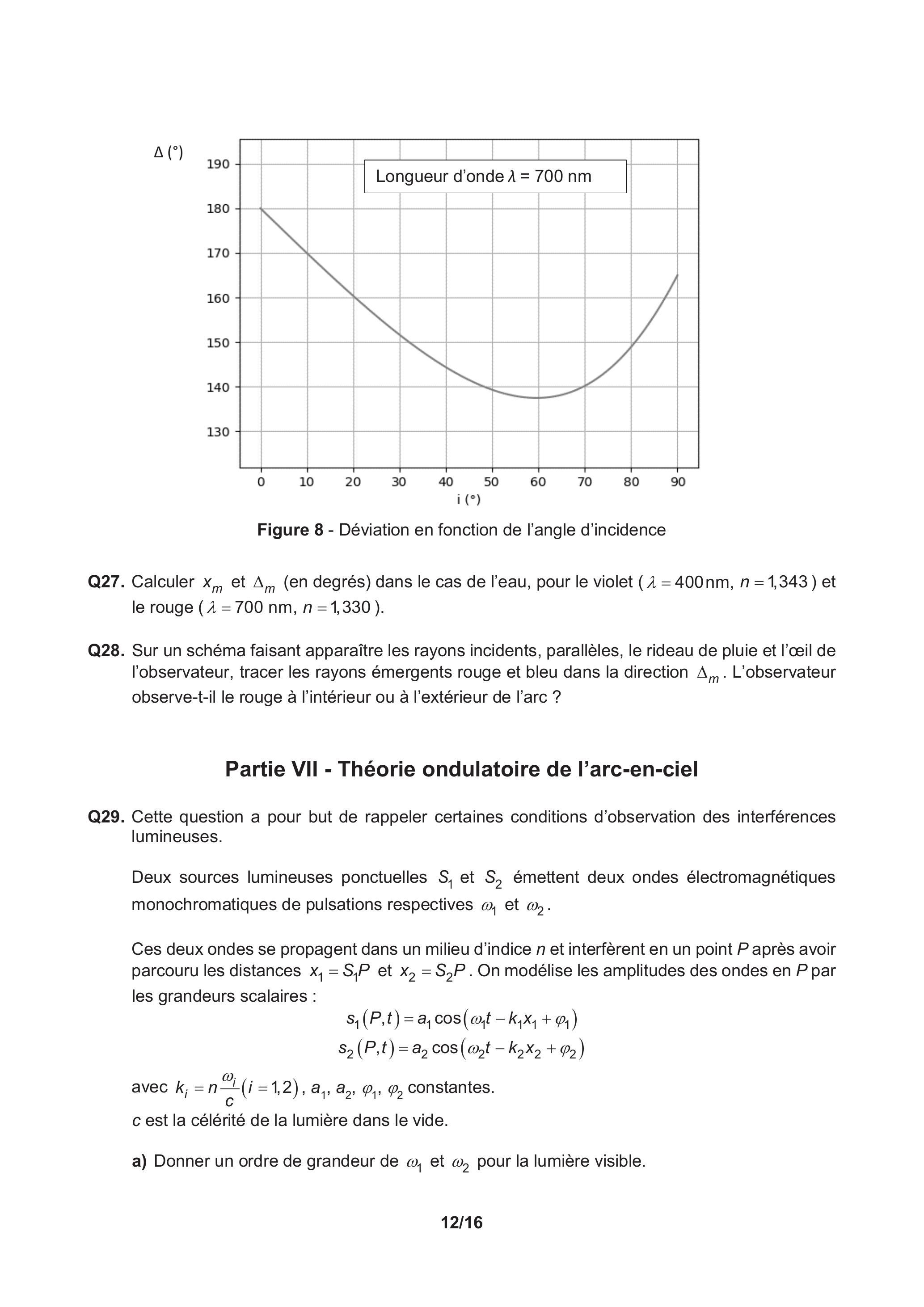

Figure 8 - Déviation en fonction de l'angle d'incidence
Q27. Calculer et (en degrés) dans le cas de l'eau, pour le violet ( ) et le rouge ( ).
Q28. Sur un schéma faisant apparaître les rayons incidents, parallèles, le rideau de pluie et l'œil de l'observateur, tracer les rayons émergents rouge et bleu dans la direction . L'observateur observe-t-il le rouge à l'intérieur ou à l'extérieur de l'arc?
Partie VII - Théorie ondulatoire de l'arc-en-ciel
Q29. Cette question a pour but de rappeler certaines conditions d'observation des interférences lumineuses.
Deux sources lumineuses ponctuelles et émettent deux ondes électromagnétiques monochromatiques de pulsations respectives et .
Ces deux ondes se propagent dans un milieu d'indice et interfèrent en un point après avoir parcouru les distances et . On modélise les amplitudes des ondes en par les grandeurs scalaires:
avec constantes.
c est la célérité de la lumière dans le vide.
a) Donner un ordre de grandeur de et pour la lumière visible.
b) L'intensité lumineuse observée à l'œil nu en est proportionnelle à la valeur moyenne du carré de l'amplitude reçue en , soit : . Sur quelle durée cette valeur moyenne est-elle calculée ?
c) Calculer l'intensité et montrer qu'elle s'écrit : .
À quelle(s) condition(s) le terme est-il non nul ?
Donnée: .
d) On suppose dans la suite que et .
Montrer que l'intensité en s'écrit
où est la longueur d'onde dans le vide. La grandeur sera exprimée en fonction de l'indice du milieu, de et de .
Il est possible (photo 5) dans un arc-en-ciel d'observer, outre les arcs décrits par l'optique géométrique, un phénomène d'interférences responsable d'arcs dits " surnuméraires ".

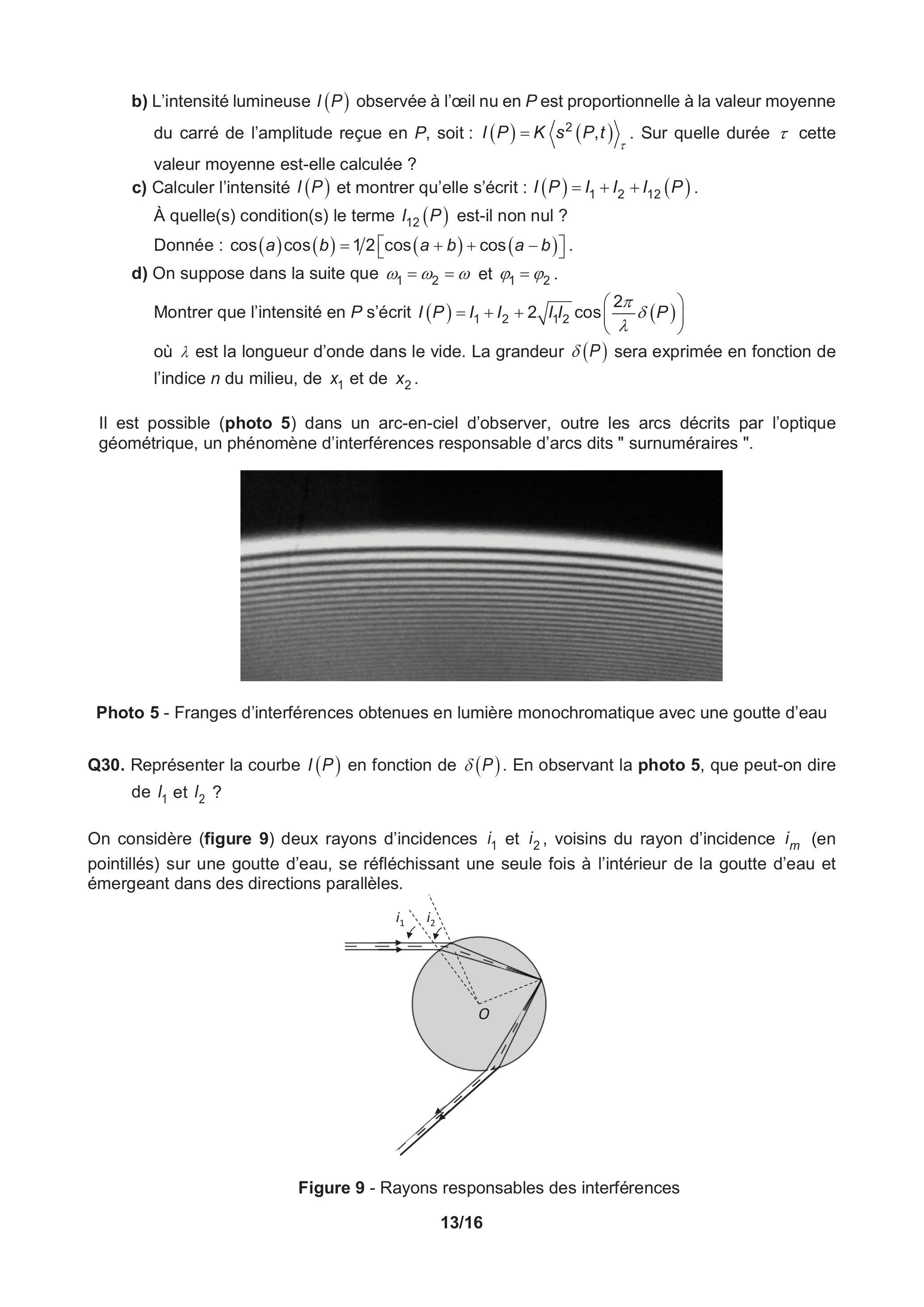

Photo 5 - Franges d'interférences obtenues en lumière monochromatique avec une goutte d'eau
Q30. Représenter la courbe en fonction de . En observant la photo 5, que peut-on dire de et ?
On considère (figure 9 ) deux rayons d'incidences et , voisins du rayon d'incidence (en pointillés) sur une goutte d'eau, se réfléchissant une seule fois à l'intérieur de la goutte d'eau et émergeant dans des directions parallèles.
Figure 9 - Rayons responsables des interférences
Q31. Où ces rayons interfèrent-ils ?
Q32. On admet que la différence de marche en un point du champ d'interférences s'écrit :
Exprimer la condition permettant d'observer des interférences constructives. L'écart angulaire entre les franges est-il plus grand pour les petites ou les grosses gouttes? Justifier qualitativement.
Q33. Les rayons incidents d'angles d'incidence et donnent pour une radiation rouge ( ) des rayons émergents parallèles.
Quel diamètre de goutte permettra d'observer la frange claire d'ordre - 2 dans la direction des rayons émergents?
Partie VIII - Valorisation des eaux de pluie par électrolyse en ligne
Données à 298 K :
Enthalpies standard de formation :
(gaz)
(liq)
(gaz)
0
0
Potentiels redox standard en V, à 298 K :
1,36
1,23
0
Surpotentiels seuils sur électrode de platine :
0,08
0,77
Masses molaires (en ) : et .
Charge par mole de charges élémentaires : 1 Faraday .
Constante des gaz parfaits: . .
La récupération d'eau de pluie dans des bacs de stockage permet de nombreuses utilisations : arrosage, alimentation des chasses d'eau et lave-linge entre autres.
Dans l'agriculture, on l'utilise également pour le bétail au prix d'un traitement de désinfection par production de dichlore, qui peut être réalisé par électrolyse.
On considère tout d'abord l'électrolyse de l'eau pure à , avec deux électrodes de platine, sous l'action d'une différence de potentiel , permettant de recueillir du dioxygène et du dihydrogène gazeux.
On donne le schéma de principe de la cellule d'électrolyse (figure 10).

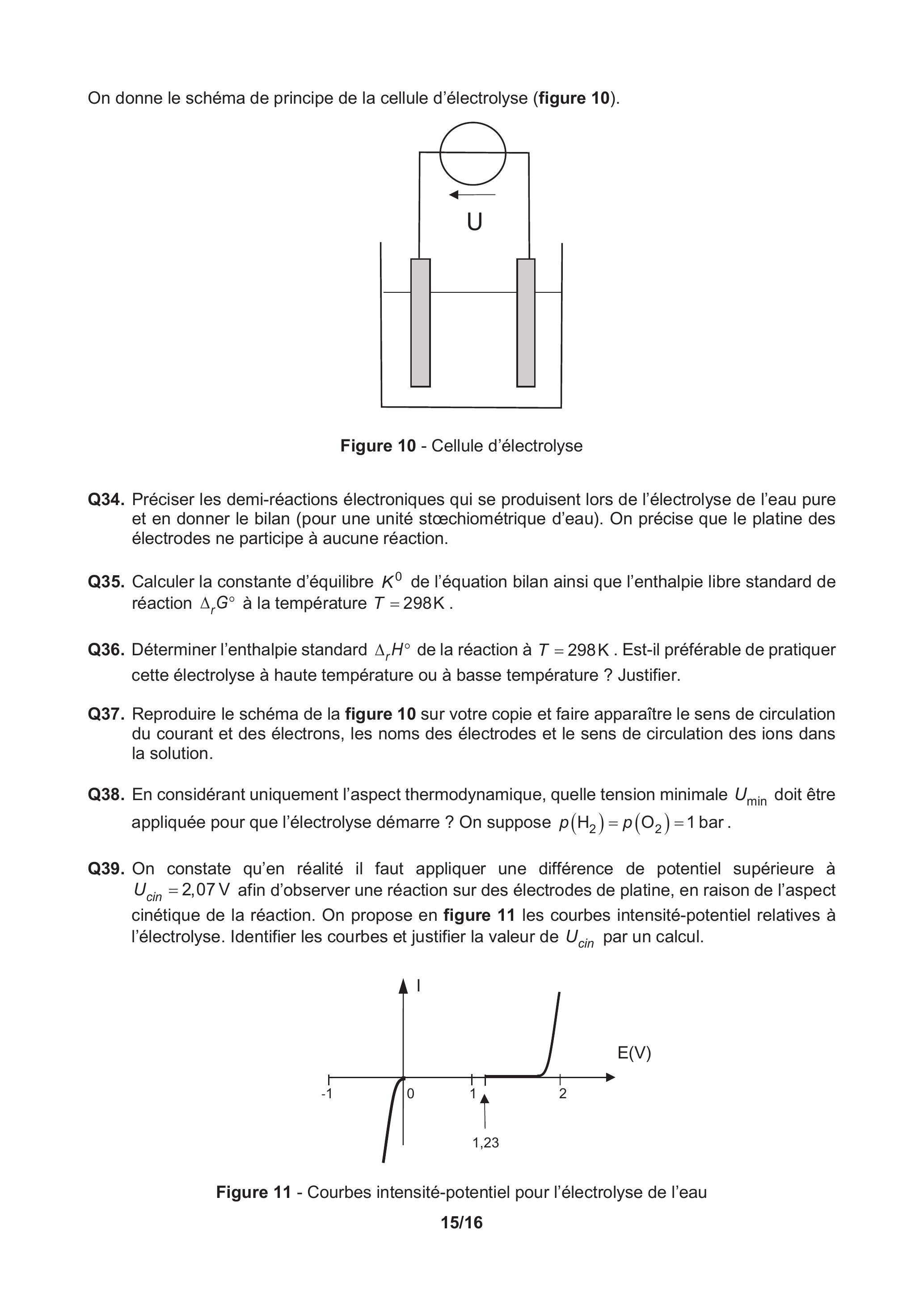

Figure 10 - Cellule d'électrolyse
Q34. Préciser les demi-réactions électroniques qui se produisent lors de l'électrolyse de l'eau pure et en donner le bilan (pour une unité stœchiométrique d'eau). On précise que le platine des électrodes ne participe à aucune réaction.
Q35. Calculer la constante d'équilibre de l'équation bilan ainsi que l'enthalpie libre standard de réaction à la température .
Q36. Déterminer l'enthalpie standard de la réaction à . Est-il préférable de pratiquer cette électrolyse à haute température ou à basse température ? Justifier.
Q37. Reproduire le schéma de la figure 10 sur votre copie et faire apparaître le sens de circulation du courant et des électrons, les noms des électrodes et le sens de circulation des ions dans la solution.
Q38. En considérant uniquement l'aspect thermodynamique, quelle tension minimale doit être appliquée pour que l'électrolyse démarre ? On suppose bar .
Q39. On constate qu'en réalité il faut appliquer une différence de potentiel supérieure à afin d'observer une réaction sur des électrodes de platine, en raison de l'aspect cinétique de la réaction. On propose en figure 11 les courbes intensité-potentiel relatives à l'électrolyse. Identifier les courbes et justifier la valeur de par un calcul.
Figure 11 - Courbes intensité-potentiel pour l'électrolyse de l'eau
Q40. En réalisant expérimentalement cette manipulation, on constate que le courant circulant est extrêmement faible. Pourquoi?
Q41. Pour traiter cette eau, on ajoute du chlorure de sodium à raison de 100 g par de solution. On considère bar. Les demi-réactions électroniques sont-elles modifiées ? Pourquoi ? Écrire la réaction d'oxydo-réduction correspondante.
Q42. L'intensité du courant circulant dans l'électrolyseur vaut I = 10 A . Quel volume de solution peuton traiter par heure?
Q43. Le dichlore se décompose au contact de l'eau en acide hypochloreux HClO et en acide chlorhydrique. Écrire le bilan de cette réaction. Cette réaction est-elle une réaction acidobasique ou une réaction redox ? Justifier.
FIN
